变频串联谐振耐压装置,【天正华意电气设备(本溪市分公司)tianzh3611-12】专业生产定制各型号,优选原材,货源充足,可按需定制,投入大量资源进行创新研发,以满足市场的不断变化和客户的多样化需求。联系人:杨经理,地址:平度市平安路2号。

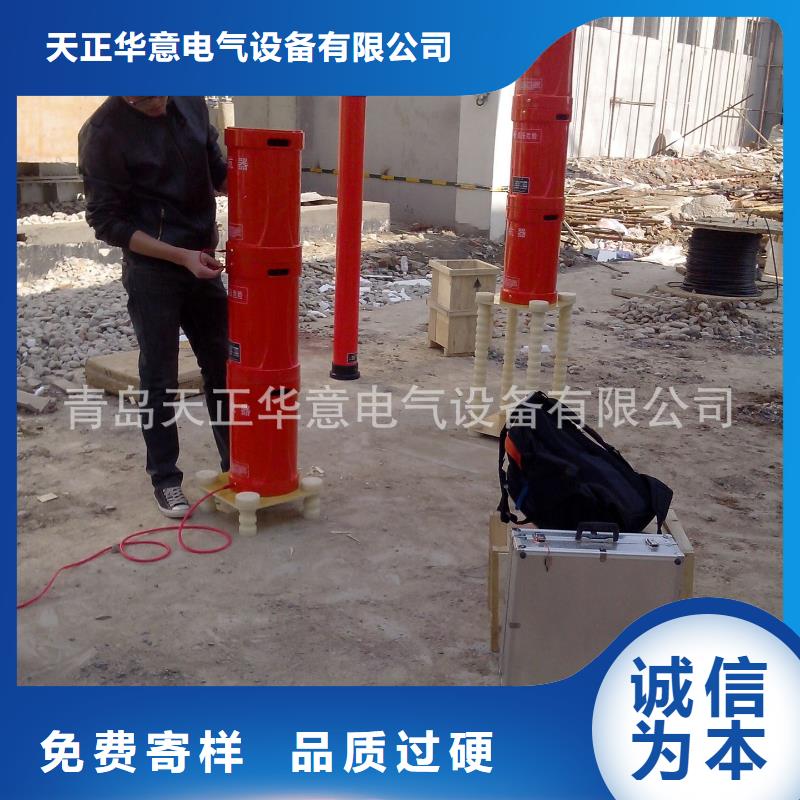

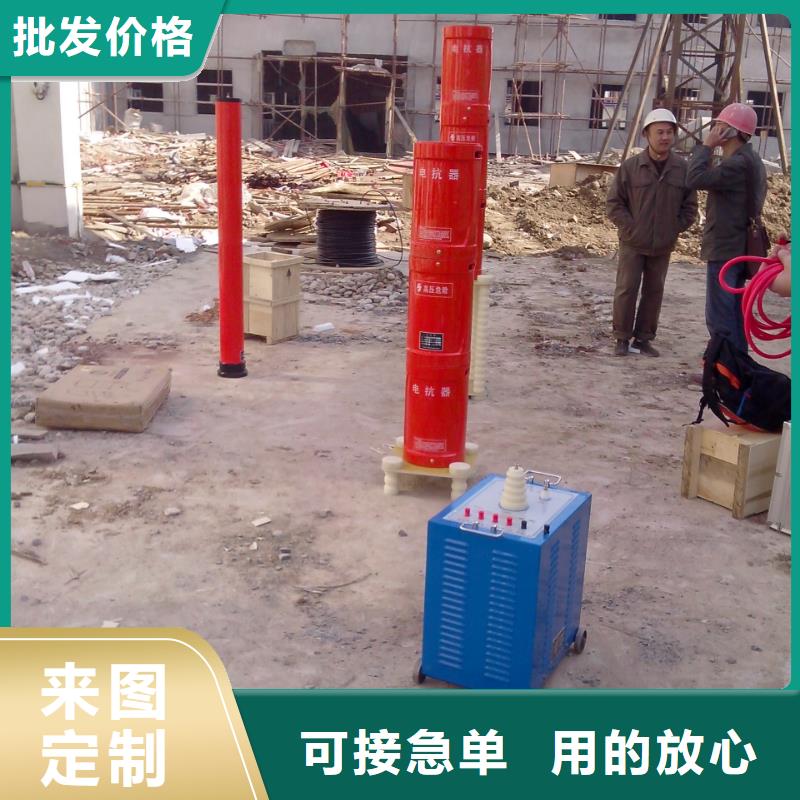

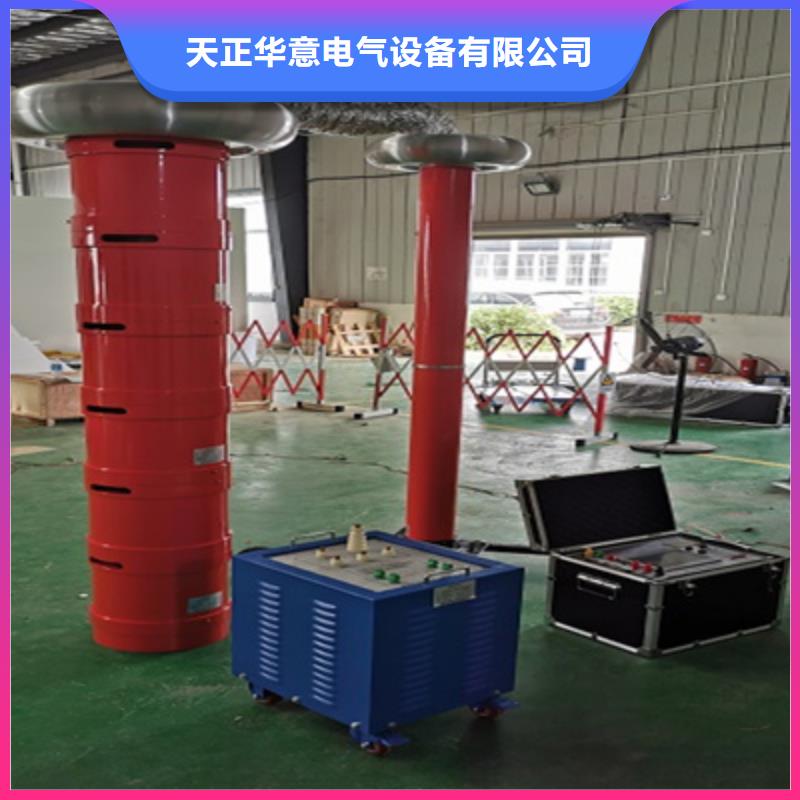

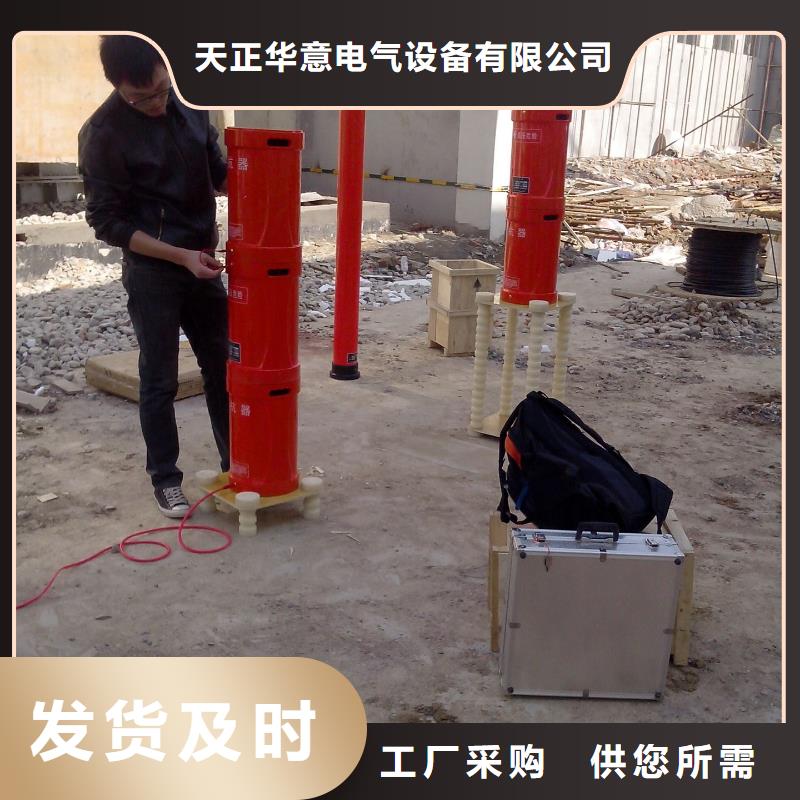

变频串联谐振耐压装置540kVA/270kV/27kV变频串联谐振耐压试验装置一、系统执行标准GB50150-2006《电力设备专用测试仪器通用技术条件第6部分：高压谐振试验装置》JB/T9641-1999《试验变压器》GB10229《电抗器》GB/T.311-1997《高压输变电设备的绝缘与配合DL/T846-2004 《高电压测试设备通用技术条件》GB4793-1984《电子测量仪器要求》GB2900 电工名词术语》GB4208《外壳防护等级》GB191《包装贮运标志》GB/T16927-1997 《高电压试验技术》二、工作环境1.环境温度：－150C –40 0C；2.相对湿度：≤90％RH；3.海拔高度: ≤3500米；三、装置主要适用范围1、满足300mm2,10kV 电缆交流耐压试验，长度10km，电容≤3.7uF,试验频率30~300Hz,试验电压U≤22kV。2、满足300mm2,35kV 电缆交流耐压试验，长度4km，电容≤0.76uF,试验频率30~300Hz,试验电压U≤52kV。3、满足300mm2,110kV 电缆交流耐压试验，长度1km，电容≤0.139uF,试验频率30~300Hz,试验电压U≤128kV。4、满足120MVA/110kV以下变压器交流耐压试验，电容≤0.02uF,试验频率45~65Hz,试验电压U≤160kV。5、满足110kV开关，母线，GIS交流耐压试验，试验频率30~300Hz,试验电压U≤265kV。四、系统技术规范及性能4.1 系统技术参数4.1.1 额定输出电压0～270kV4.1.2 谐振电压波型：正弦波，波形畸变率＜1.0％4.1.3 被试品电流；2A4.1.4 试验容量：540kVA4.1.5 输出频率30～300Hz4.1.6 工作时间 满功率输出下，连续工作时间60min4.1.7 品质因素30～904.1.8 输入工作电源单相220V或三相380V±5％，50Hz4.1.9 环境温度：－15℃～＋40℃4.1.10 相对湿度：＜90RH％，无凝露状况4.1.11 海拔高度＜3500m4.1.12 噪声≤50dB4.2 系统的性能特点

变频串联谐振耐压装置尊敬的顾客感谢您购买本公司变频谐振试验成套装置。在您初次使用该产品前，请您详细地阅读本使用说明书，将可能帮助您熟练地使用本仪器。我们的宗旨是不断地改进和完善公司的产品，因此您所使用的产品可能与使用说明书有少许的差别。如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。警告！由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身！慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。一年（包括一年）内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有偿终身维修。要求请阅读下列注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。只有合格的技术人员才可执行维修—防止火灾或人身伤害！使用适当的电源线：只可使用本产品专用、并且符合本产品规格的电源线。正确地连接和断开：当测试导线与带电端子连接时，请勿随意连接或断开测试导线。产品接地：本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。注意所有终端的额定值：为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。请勿在无仪器盖板时操作：如盖板或面板已卸下，请勿操作本产品。在有可疑的故障时，请勿操作：如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。请勿在潮湿环境下操作请勿在易暴环境中操作保持产品表面清洁和干燥

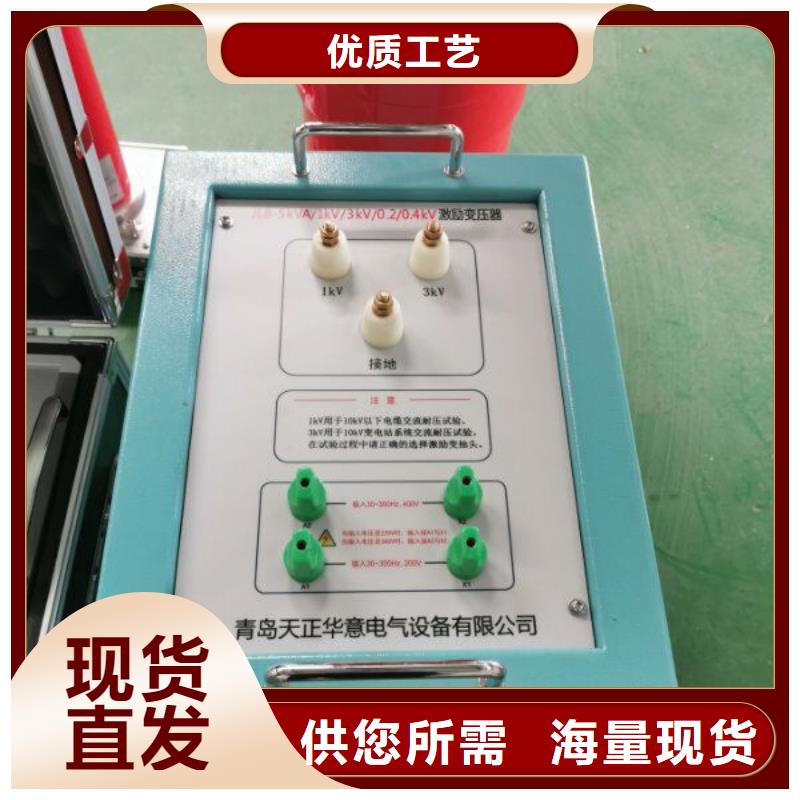

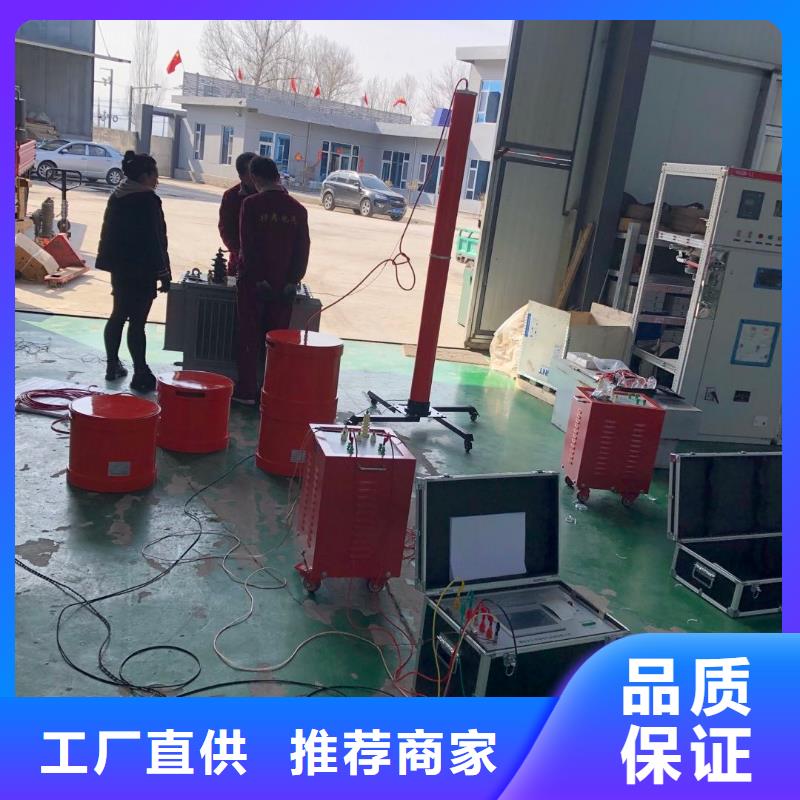

变频串联谐振耐压装置 主要技术参数1.额定容量：135kVA2.额定电压：27kV；54kV；108kV3.额定电流：5A；2.5A；1.25A4.测量精度：系统有效值1.5级5.工作频率：30-300Hz6.装置输出波形：正弦波7.品质因素：装置自身Q≥30(f＝45Hz)8.波形畸变率：输出电压波形畸变率≤1％9.输入电源：单相220或三相380V电压，频率为50Hz10.工作时间：额定负载下允许连续60min；过压1.1倍1分钟11.温 升：额定负载下连续运行60min后温升≤65K12.保护功能：过压、过流、零位启动、系统失谐（闪络）等保护功能13.环境温度：－20℃-55℃14.相对湿度：≤90％RH15.海拔高度:≤3000米五、装置容量验证装置容量定为135kVA，分四节电抗器，电抗器单节为33.75kVA/27kV/1.25A/100H， 验证：1、10kV/300mm2电缆3km的交流耐压试验，电容量≤1.1265uF，试验频率30-300Hz，试验电压22kV，试验时间5min。使用四节电抗器并联，L＝100/4＝25H试验频率：f＝1/2π√LC＝1/(2×3.14×√25×1.1265×10-6)＝30Hz试验电流：I＝2πfCU试 ＝2π×30×1.1265×10-6×22×103＝4.67A3、35kV/300mm2电缆1km的交流耐压试验，电容量≤0.1945uF，试验频率30-300Hz，试验电压52kV，试验时间60min。使用两节电抗器串联（互感系数1.15）两组并联，L＝100×2×1.15/2＝115H试验频率：f＝1/2π√LC＝1/(2×3.14×√115×0.1945×10-6)＝33.65Hz试验电流：I＝2πfCU试 ＝2π×33.65×0.1945×10-6×52×103＝2.14A4、35kV/31500kVA主变的交流耐压试验，电容量≤0.02uF，试验频率45-65Hz，试验电压68kV,试验时间1min。使用四节电抗器串联（互感系数1.25），L＝100×4×1.25＝500H， 试验频率：f＝1/2π√LC＝1/(2×3.14×√500×0.02×10-6)＝50.33Hz试验电流：I＝2πfCU试 ＝2π×50.33×0.02×10-6×68×103＝0.43A满足实验要求。
