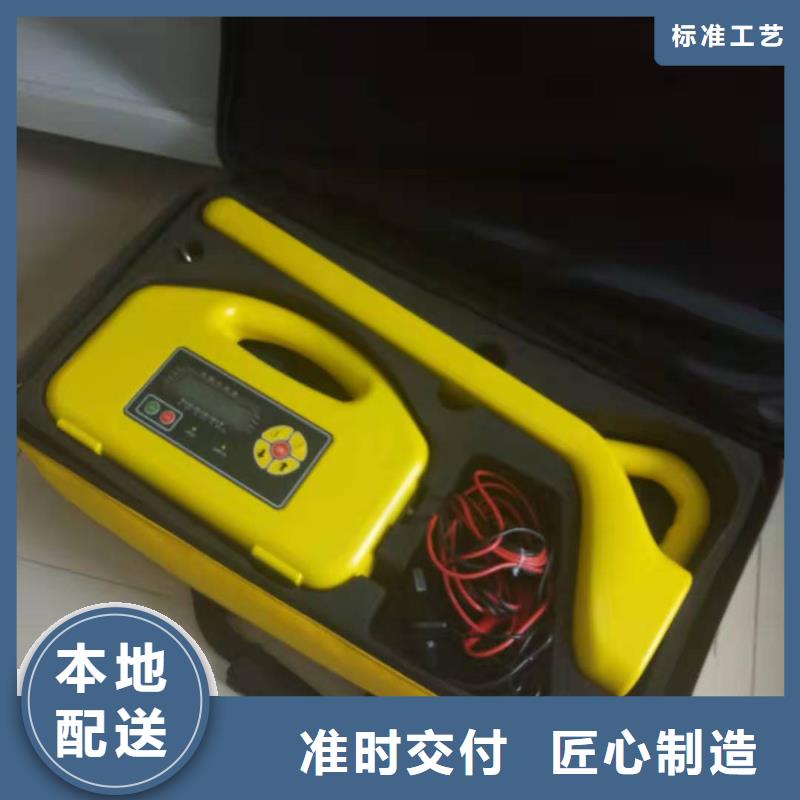

电缆故障探测仪可放心沿电缆路径继续测听；第二种情况是冲击闪络时，耳机已能听到足够强的地震波声，计数器不再显示满量程99.0米。而是显示某一固定数值（有可能末尾两位数有跳动），此固定数值重复显示的机率相当高，此时操作者可以断定，距离即为探头到故障点的直线距离。当能确定故障距离后，下一步是沿电缆路径，任意移动探头一米左右，以判断方向。如果读数减小一米，证明移动方向正确。若读数增加一米，说明远离故障点。便可按屏显距离直接移动探头至故障点附近。此时，地震波强度加大，屏显数明显减小。只要在该处仔细缓慢地移动探头，总会发现某点的读数小。无论探头往任何方向移动，读数将会增大。那么该点恰好是电缆故障点的正上方。此刻的屏显数即为该点的电缆埋设深度。而且此时用耳机监听的话，会发现此点正是地震波的点。在实际的电缆故障定位现场，情况往往非常复杂。有以下几点应注意：1、若现场环境噪声很大（如车辆流量大的公路旁、走的人多的街道或在工地附近等）。闪络冲击放电时，除故障点传来的振动波外，还有汽车引擎声、喇叭声、脚步声、说话声、机器轰鸣声……。这些噪声将严重地影响定点仪稳定性，使得读数似乎杂乱无章。其实，还是有其规律性的，仔细观察读数便可发现，计数屏的读数总有一个相对稳定的读数，

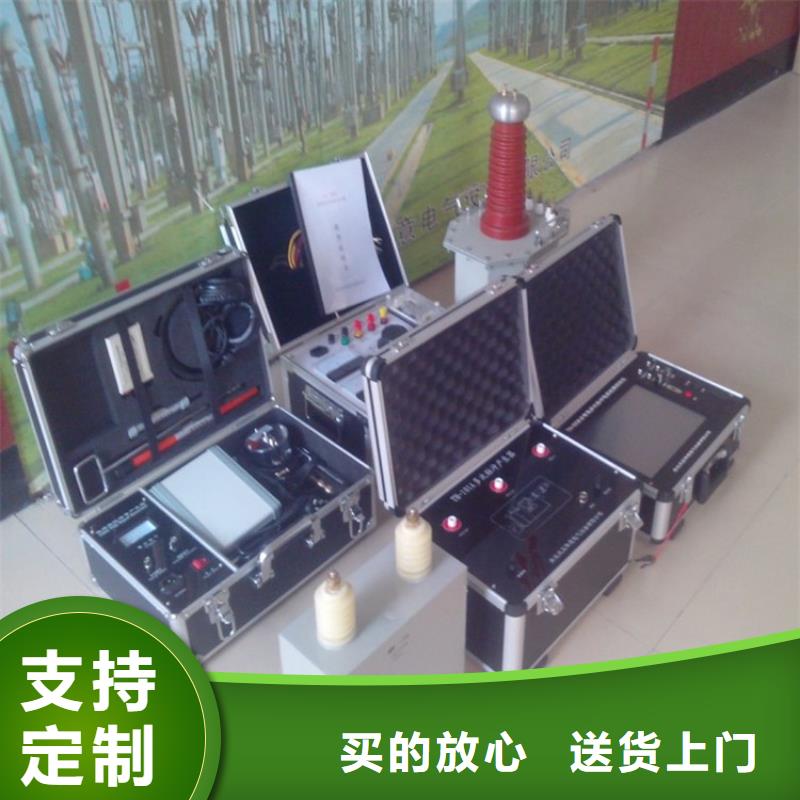

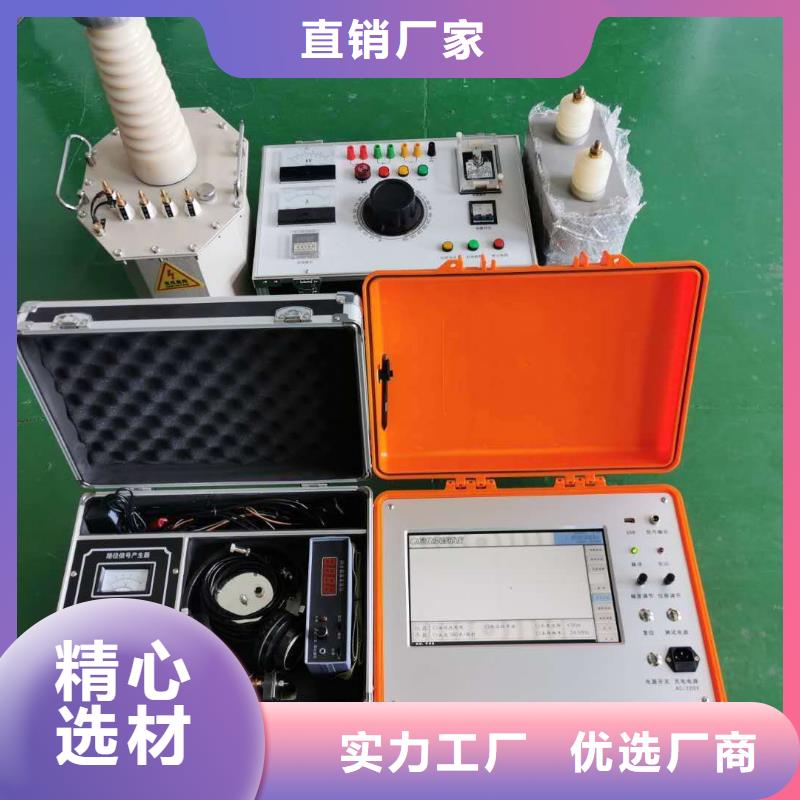

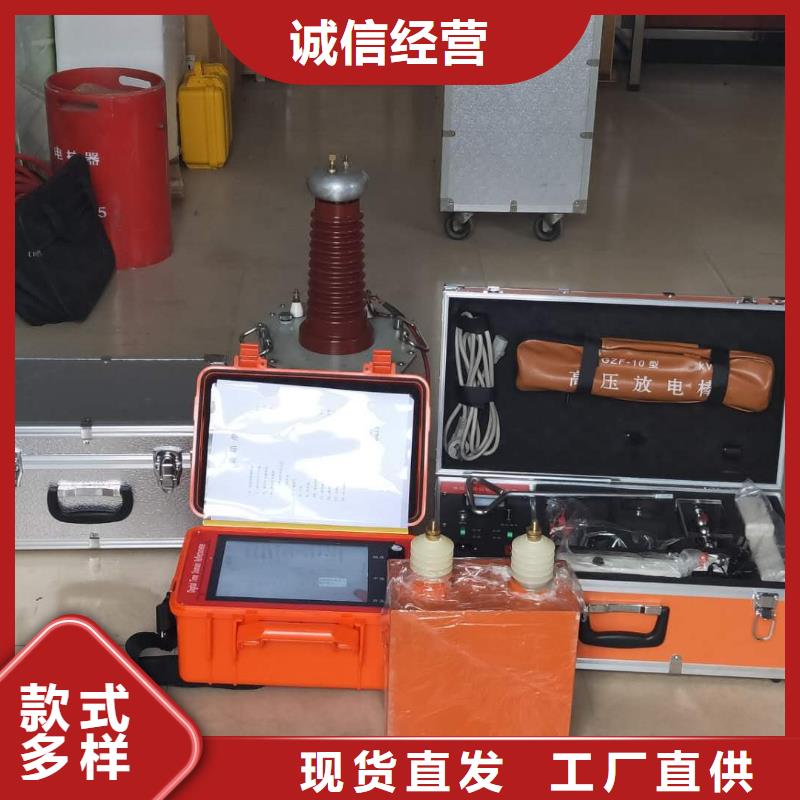

电缆故障探测仪 测试方法的操作简介1、低压脉冲法测试电缆的断线、短路故障距离1）接线：先将双夹测试线接至“信号”端口，再将测试线的红夹子夹在故障电缆的一个故障相，黑夹子夹在故障电缆的另一个故障相。低压脉冲法连线示意图2）开机：按下开关键，屏幕将显示开机界面；点触一下液晶屏进入测试界面。此时系统默认测试方式为“低压脉冲法”、脉宽“0.2μs”、电缆类型为“交联乙烯”、精度“2m”。然后依据被测电缆绝缘材质、长度等因素再调整默认项目为适合本次测试的内容。3）采样：点击“采样”键，仪器发出测试脉冲并自动触发捕捉到反射脉冲。此时界面将显示电缆的断线和短路波形如下图示。波形的幅度、位置智能自适应大小，不需要人工调节中值或幅度。脉冲法测量图形4）判读：低压脉冲波的判读比较容易，只要将游标分别定位到发射波及反射波的起点即可（详见波形分析基础理论），游标通过左移键或右移键操作。

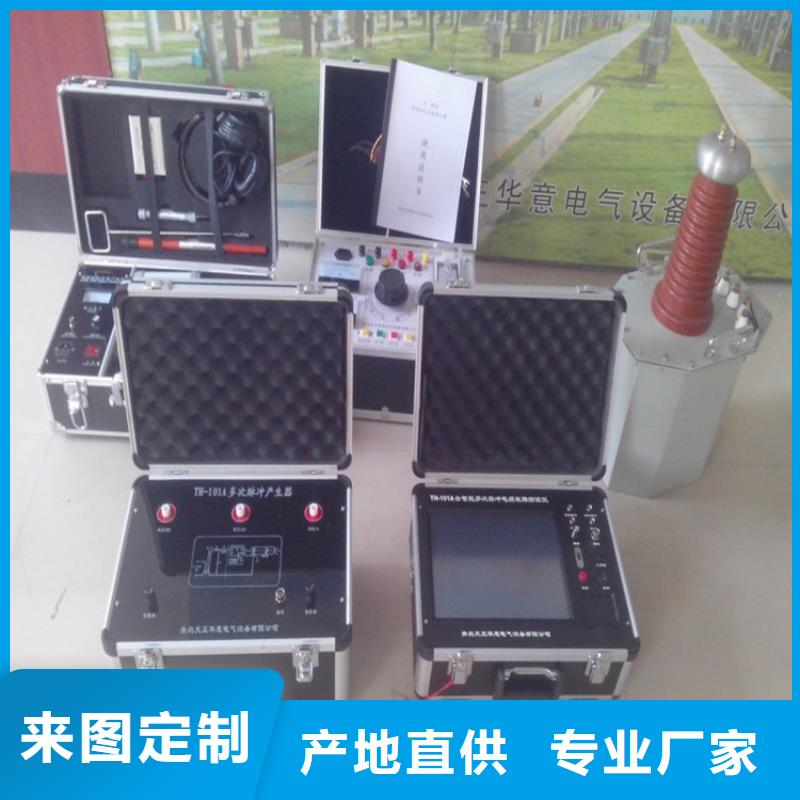

电缆故障探测仪工作电源：内置电池供电12.连续工作：＞4h（亦可使用外接电源使用）13.储存功能：具有数据存储功能，可存储大量现场波形及数据，并随时调出使用14.波形分析：所有的高阻故障波形仅表现为低压脉冲法的短路故障波形特征，便于分析卡位15.波形处理：能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离16.外形尺寸：长370mm×宽270mm×高220mm17.重 量：2.5kg四、工作原理TH--2003采用的是时域反射原理，即对电缆发射一电脉冲，电脉冲将在电缆中匀速传输，当遇到电缆阻抗发生变化的地方（故障点），电脉冲将产生反射。测距主机将电脉冲的发射和反射的变化以时域形式通过液晶屏显示出来，通过屏幕上的波形可直接判读故障距离。五、仪器操作面板及界面说明1.操作面板介绍1、开关按键：按下自锁接通电源，再按解锁断开电源。开机2分钟无任何操作时，屏幕将变暗进入屏保节能状态。2、充电端口：用于连接充电器，给电池充电。3、增益旋钮：测量电缆故障点距离时，顺时针旋动幅度增大；逆时针旋动幅度减小。（需采样刷新才有变化）4、测距端口：测量电缆故障点距离时，从该端口发出信号。5、USB接口：插入U盘，拷贝数据。6、触摸式彩色液晶屏：详见“工作界面介绍”。
