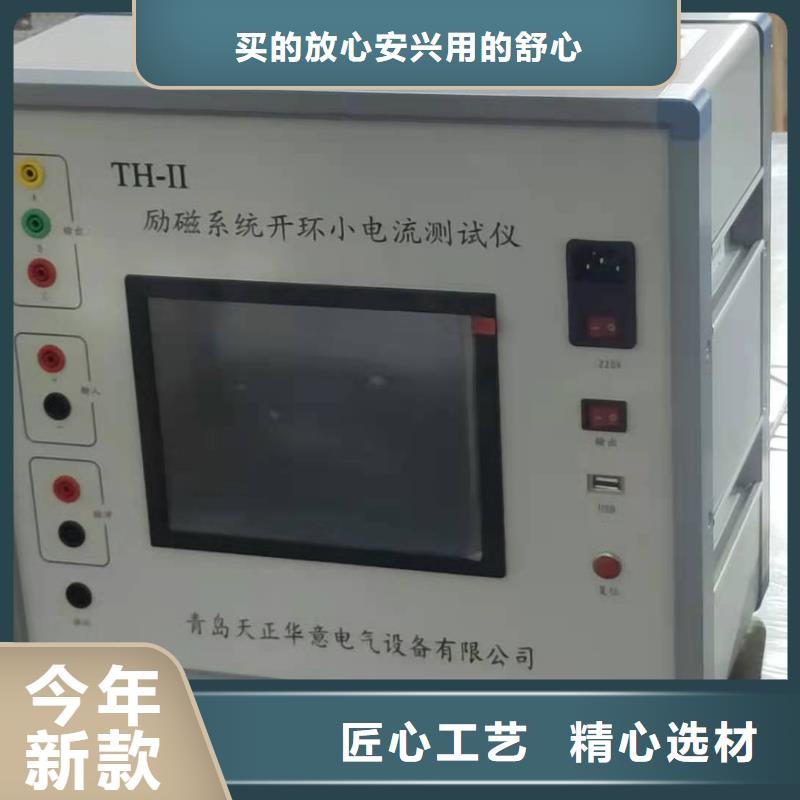

天正华意便携式故障录波仪【发电机特性综合测试仪】 励磁系统开环小电流测试仪厂家销售通金宝

发电机特性综合测试仪的新信息在3分钟前得到了更新。本站致力于为您提供前沿、的发电机特性综合测试仪资讯。如果您希望深入了解发电机特性综合测试仪行业的动态信息,请点击查看！同时,【天正华意电气设备(商洛市分公司)tianzh3611-12】也为您提供相关的专业服务。如有任何疑问或合作需求,请随时联系我们：联系人：杨经理,地址：平度市平安路2号。我们期待与您的交流与合作,共创美好未来。

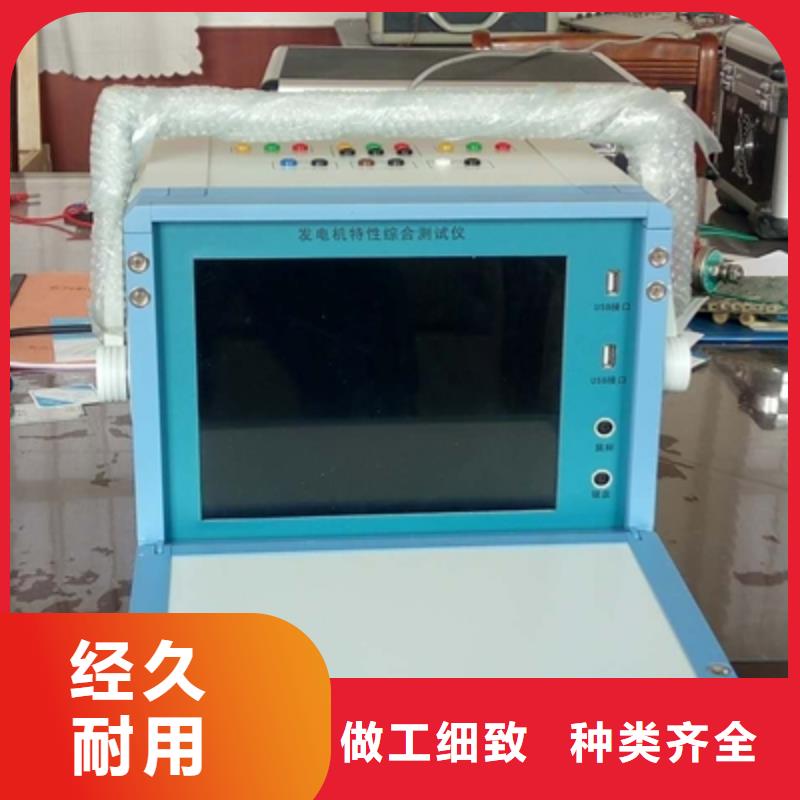

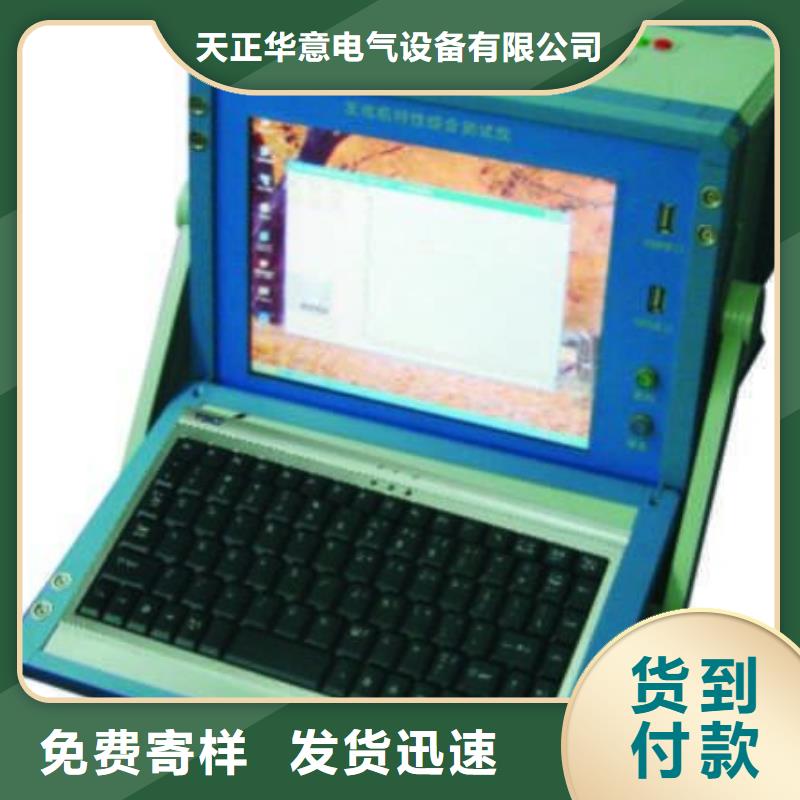

发电机特性综合测试仪技术特点便携式故障录波仪是以DSP、嵌入式Qt操作系统为核心，采用三层体系结构，实现了数据采集、处理、传输、存储、分析功能可视化的便携式装置。基于DSP的先进数据处理能力，录波仪实现全数字模拟信号滤波，可以根据用户需要，灵活地采用不同的采样频率，为100K/S，可用于暂态电气信号的录制分析。采用先进工控内核，结合嵌入式Qt操作系统，优良的跨平台特性，、可靠地实现数据高级处理、传输、存储、显示功能，使人机界面流畅完美。录波仪提供远程机软件包，可安装于基于Windows操作系统的计算机， 如笔记本电脑、工程师站、DCS主机等。远程机通过局域网与录波仪连接，实现远程控制、数据共享、电气试验等功能。录波仪主要功能包括：故障录波：按用户预先定义的故障判据，录波仪实时监测被测信号，并在出现故障时，启动波形录制，同时通知远程机，录制的数据保存在存储器上，掉电不失。此功能可用于电力系统或其他关键设备的运行监测，用于故障诊断、排除故障。实时监测：录波仪接入了16路开关量、32路模拟量。录波仪实时计算模拟量有效值，派生量值（频率、有功、无功、零序、负序等），并可实时计算谐波、矢量图。所有以上数据，包括开关量状态、模拟量波形都可以实时显示。有效值、开关量可以实时传输给远程机。发电机总启动电气试验：录波仪可以方便实现任意二组参量的X-Y特性试验，可做曲线拟合。也可以替代振子示波器，录制任选的模拟量有效值。功能覆盖发电机空载试验、短路试验等，以及励磁调节器阶跃试验、灭磁试验、零起升压试验、频率特性试验等。录波仪进行电气试验，可提高试验效率、测量精度和数据处理能力，实现电气试验的自动化。长时记录：装置实现了长时不间断地记录全部模拟量有效值及波形和开关量状态的长时记录稳态数据，为大范围、长过程、发展性故障的研究和分析提供了可靠的数据来源。稳态、暂态记录时间、采样频率可灵活设定；暂态数据可无缝嵌入稳态数据中，从而实现了稳态、动态、暂态数据的统一分析。录波仪可用于电力系统或其他行业的关键设备的在线监测；也可作为便携式仪器，用于各种工业设备的故障的监录、分析；或利用其数据处理计算能力，作为数据源，向其他系统提供实时数据。

发电机特性综合测试仪特性类试验特性类试验，是指在标幺制的X-Y坐标系中，记录两组参量的特性曲线。典型的特性类试验包括发电机空载、发电机短路等。试验过程可以区分上升、下降过程，也可以只进行上升过程。试验中同时手动录制稳态点，并在试验后进行曲线拟合。?试验模板进行试验前，特性类试验需要设置绑定的参量、坐标系等内容；这些基本的试验设置项称为“试验模板”。录波仪软件附带常用的特性类试验模板，用户也可以创建自己的模板。由“电气试验/特性类试验”，进入“试验模板”页面，如图26所示：图26?试验设置在打开的试验模板列表对话框中选择要编辑的模板，并点击“编辑”。会弹出“特性类试验”的设置页面，如图27所示：图27在此页面中编辑模板。试验名称：为此类试验命名，也就是模板名；全部模拟量：列表中的参量来自录波仪的模拟量有效值，包括派生量，模板设置中的、为参量选择、删除退出按键。X 轴：需选择X轴的绑定参量（多选三个），并定义X轴的名称、刻度数以及值（标幺值）。Y 轴：需选择Y轴的绑定参量（多选三个），并定义Y轴的名称、刻度数以及值（标幺值）。X轴（横轴）、Y轴（纵轴）均采用规一化值（标幺值）。X轴、Y轴可分别绑定1-3个参量，由绑定的参量取平均值后绘制试验曲线。试验过程：如果试验要进行上升、点、下降的过程，请选择“记录上升、下降过程”；如果只需记录上升过程类型的数据关系则选择“仅记录上升过程”。同步记录参量：除了直接参与X-Y特性曲线绘制的参量外，试验程序还可以同时显示、记录其它参量的实时值。

发电机特性综合测试仪灭磁时间常数 对于发电机灭磁时间常数的计算，需要选择试验曲线起始点，即曲线上开始下降的那一点，用对话框中基点提示框中的箭头来选取，同时观察曲线上十字叉的走向和对话框中基点值的变化，系统会自动计算出起始点到0.368处的灭磁时间超调量δ 对于发电机零起、阶跃试验的分析计算，需要选择试验曲线起始点和稳定后的位置点，系统会自动给出超调量δ，调整时间t。对于10％阶跃试验，还要告诉系统具体试验类型，如果是－10％阶跃，则选取对话框中的负10％阶跃。波动次数要求用户根据波形的分析变化来填入，而非系统自动填入。对于系统给出的数据录入功能，使用时要注意，对于同一机组同一次检修后的不同试验类型，在时间的输入上要有间隔区别，那怕是分钟上的区别也可以，防止不同试验数据冲消。本系统还有数据编辑功能（数据编辑功能的使用是防止用户在数据输入时的疏忽，以备修改使用）、数据打印以及波形打印功能，其操作很方便，每一步都有相应提示，这里不再赘述。对于试验参数的变比，如果是通过PT、CT 得到的二次量或通过直流分流器得到的75mV量，则在变比中填入一次量值，系统会自动得到变比值，如发电机定子电压Uab一次到二次的PT标称值为10500/100，则在变比中直接填入10500。如果是将直流励磁机（发电机转子）的电压Uf直接接入，变比添1。如果是交流励磁机定子电压Uabf直接接入，则变比填100。
