变频串联谐振耐压装置,【天正华意电气设备有限公司(海南分公司)tianzh3611-12】,作为海南及周边地区变频串联谐振耐压装置生产厂家之一,我们始终致力于为客户提供产品和服务。联系人:杨经理-18762195566,QQ:805146545,地址:平度市平安路2号。

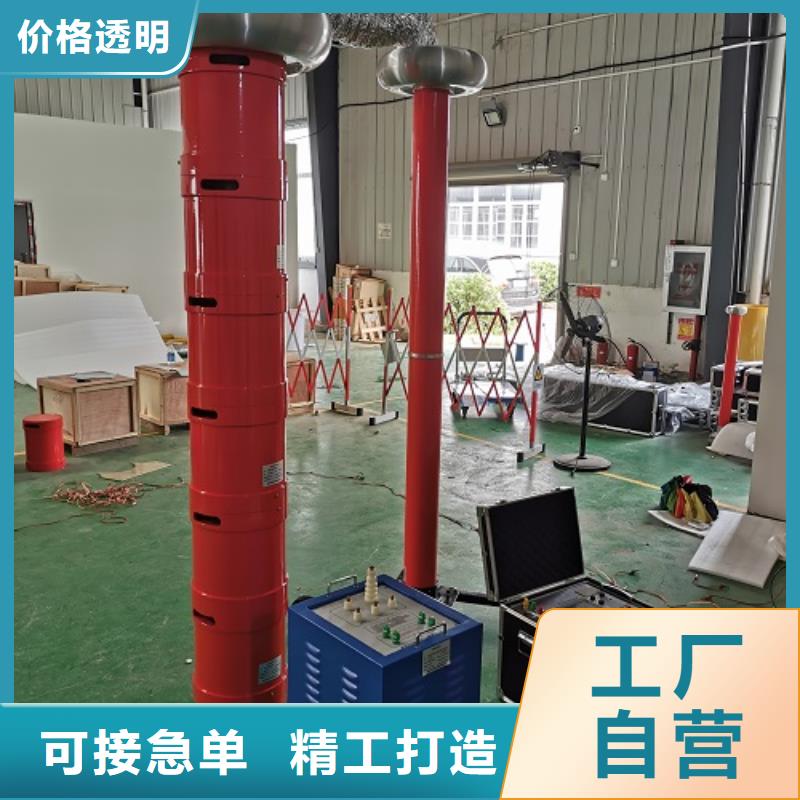

变频串联谐振耐压装置540kVA/270kV/27kV变频串联谐振耐压试验装置一、系统执行标准GB50150-2006《电力设备专用测试仪器通用技术条件第6部分：高压谐振试验装置》JB/T9641-1999《试验变压器》GB10229《电抗器》GB/T.311-1997《高压输变电设备的绝缘与配合DL/T846-2004 《高电压测试设备通用技术条件》GB4793-1984《电子测量仪器要求》GB2900 电工名词术语》GB4208《外壳防护等级》GB191《包装贮运标志》GB/T16927-1997 《高电压试验技术》二、工作环境1.环境温度：－150C –40 0C；2.相对湿度：≤90％RH；3.海拔高度: ≤3500米；三、装置主要适用范围1、满足300mm2,10kV 电缆交流耐压试验，长度10km，电容≤3.7uF,试验频率30~300Hz,试验电压U≤22kV。2、满足300mm2,35kV 电缆交流耐压试验，长度4km，电容≤0.76uF,试验频率30~300Hz,试验电压U≤52kV。3、满足300mm2,110kV 电缆交流耐压试验，长度1km，电容≤0.139uF,试验频率30~300Hz,试验电压U≤128kV。4、满足120MVA/110kV以下变压器交流耐压试验，电容≤0.02uF,试验频率45~65Hz,试验电压U≤160kV。5、满足110kV开关，母线，GIS交流耐压试验，试验频率30~300Hz,试验电压U≤265kV。四、系统技术规范及性能4.1 系统技术参数4.1.1 额定输出电压0～270kV4.1.2 谐振电压波型：正弦波，波形畸变率＜1.0％4.1.3 被试品电流；2A4.1.4 试验容量：540kVA4.1.5 输出频率30～300Hz4.1.6 工作时间 满功率输出下，连续工作时间60min4.1.7 品质因素30～904.1.8 输入工作电源单相220V或三相380V±5％，50Hz4.1.9 环境温度：－15℃～＋40℃4.1.10 相对湿度：＜90RH％，无凝露状况4.1.11 海拔高度＜3500m4.1.12 噪声≤50dB4.2 系统的性能特点

变频串联谐振耐压装置技术方案一、设备制造遵循的标准和行业标准电子测量仪器要求二、被试品对象及试验要求 1、满足10KV电缆，400mm2，8KM的交流耐压试验；电容量≤3.37uF,试验频率30-300Hz，试验电压≤22kV，试验时间5min。2、满足35KV电缆，400mm2，3KM的交流耐压试验；电容量≤0.6438uF,试验频率30-300Hz，试验电压≤52kV，试验时间60min。三、工作环境1.环境温度：－100C –50 0C；2.相对湿度：≤90％RH；3.海拔高度: ≤1000米；四、装置主要技术参数及功能1.额定容量：432kVA；2.输入电源：三相380V电压，频率为50Hz；3.额定电压：54KV4.额定电流：8A5.工作频率：30-300Hz；6.装置输出波形：正弦波7.波形畸变率：输出电压波形畸变率≤1％；8.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；9.温 升：额定负载下连续运行60min后温升≤65K；10.品质因素：装置自身Q≥30(f＝45Hz)；11.保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；12. 测量精度：系统有效值1.5级；五、装置容量确定1、满足10KV电缆，400mm2，8KM的交流耐压试验；电容量≤3.37uF,试验频率30-300Hz，试验电压≤22kV，试验时间5min。试验频率：f＝35Hz试验电流：I＝2πfCU试 ＝2 根据以上各项目试验电压、电流、频率、电感量即设计8节电抗器，单节电抗器为54kVA/27kV/2A/55H验证：1、满足10KV电缆，400mm2，8KM的交流耐压试验；电容量≤3.37uF,试验频率30-300Hz，试验电压≤22kV，试验时间5min。使用电抗器8节并联,此时电感量为55/8＝6.87H试验频率试验电压≤52kV，试验时间60min。使用电抗器2节串联4组并联,此时电感量2＊55＊1.05/4＝28.88H试验频率装置容量定为432kVA/54KV；设计8节电抗器，单节电抗器为54kVA/27kV/2A/55H,使用电抗器串并联能满足上述被试品的试验要求。

变频串联谐振耐压装置?电源开关：负责计算机部分的电源供给或断开。?复位：负载失谐、变频源过热以及其它保护动作后的故障复位。?停止：发生紧急情况的应急中断按键。?分压器信号：用于接入分压器低压臂，电压100V，输入阻抗 100M。 ?接地：用于系统接地。?液晶显示器：用于系统各参数、波形、菜单等的显示。?USB：用于上传试验数据。?输入：当电源为3相220V/380V时接A，B，C三相，当电源为220V时，接输入A，C两相，可以正常使用，但输出功率减半。?输出：变频电源输出至激励变压器输入。1.3.接通电源操作箱在上电后合上“电源开关”， 液晶点亮显示。注意：仪器两侧开孔处的风扇在运行则表示表示仪器内部功率器件正常工作。否则表示仪器内部过热或上次试验时没有复位。此时应该切断电源，将仪器置于通风处静置1小时左右，待内部适当降低温度后再启动电源。当风扇经常性的不启动时，建议立即与厂家联系。当设备出现不可恢复性故障时，请不要自行拆卸仪器。1.4.触摸屏显示器：调频电源的控制屏幕为全触摸屏，你只需要在屏幕上要操作的位置轻轻点击，即可以进行操作。
