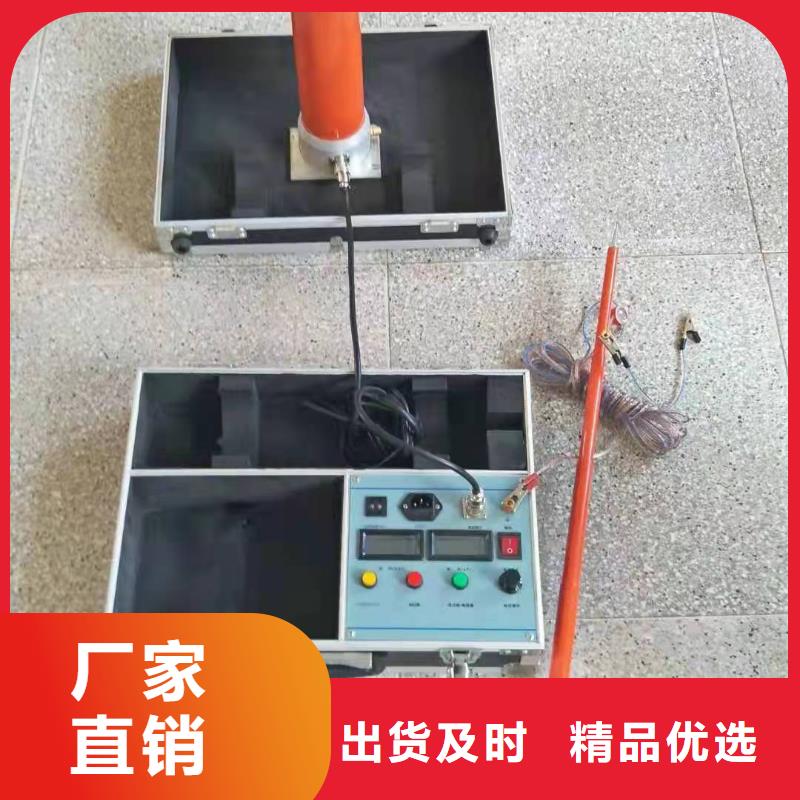

直流高压发生器,【天正华意电气设备有限公司(曲靖分公司)tianzh3611-12】规格齐全,质量上乘,已于国内多家企业建立长期合作关系,欢迎您来电,联系人:杨经理,地址:平度市平安路2号。

直流高压发生器基本参数1、输 入：AC220V±10％，频率 50HZ2、输 出：DC 0- 32KV 连续可调，电流30mA，放电能量：1800J。3、电 容：4uf/35KV4、球 隙：0-10mm可调5、重 量：21Kg三、使用环境1、环境温度：-10℃--40℃2、海拔高度：低于1000m3、相对湿度：≤85％4、工作场所应无严重影响绝缘化学尘埃和爆炸性介质。四、仪器面板图①：直流电压调节 ②：放电球隙调节 输入电源指示灯：输入电源空开 高压输出显示表：低压电流表 ⑦：电源输入 ⑧ ：电容地 ⑨ ：球隙观察孔 ⑩：高压输出五、使用方法1、仪器接地和电缆铠接地接在一起，放电棒同时也要接上去。高压输出线连接电缆，悬空，不要接触地面或其他物品。2、电源调节旋钮调到起点，球隙调到1-2mm之间，刚开始不要调大了，后期根据情况再调节。3、接入AC220V电源，打开电源开关，顺时针慢慢调节电压旋钮，同时应密切注视高压电压表和低压电流表。调节电压时，低压电流表电流应该在1A左右，如果电压升不起来，电流表电流不断上升，达到5A以上，这时请不要再升压，检查线路。电压一般升到10KV左右时，间隙球就会产生放电现象，放电频率保持4-5秒放一次，通过调节电压或球间隙来控制放电频率，如果有连续两次放电现象，表示电压过高或者球间隙过小，这时就要稍微调整电压或球隙。

直流高压发生器应用范围系列直流高压试验器主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄露电流试验。是青岛天正华意电气设备有限公司主要生产高压设备技术特点１、机箱采用国际通用型机箱，立卧两用。２、采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。3、测试功能强大、遥信、遥测测试功能；站内、站间SOE测试功能；GPS对时模块可实现对综自系统遥信、遥测响应时间的测试，PPS误差测试4、采用电压大反馈，输出电压稳定度高，纹波系数小≤1％。5、 全量程平滑调压，电压调节细度好调节精度≤0.5％，稳定度≤1％，电压电流误差1％±1个字。6、 升压电位器零起升压。7、 0.75UDC1mA功能按钮，方便氧化锌避雷器试验，精度≤1％。8、 过压保护采用拔码设定，一目了然，误差±1％。

直流高压发生器.设置完成后，点击“进入试验”，进入下一屏，显示如下：4.点击“开始测试（停止）”按钮，设备开始升压，此时电源指示灯红灯灭，高压指示灯绿灯亮，表示系统正在加高压。试验人员只需关注试验电压和试验电流的读数即可。试验如果异常，再次点击“开始测试（停止）”按钮一次，可结束试验。5.高压升至所设耐压电压设备自动停止升压，此时蜂鸣器会报警一次，设备开始倒计时读秒，时间降为零时自动关断高压输出。6.试验过程中如出现因为过压或过流时，设备会自行关断高压输出，相应过电压或过电流框内红字会显示数据，试验人员可由此判定关断原因。7.升压过程中，试验人员可随时点击“暂停/继续”用于观察试验数据。也随时可按面板上面“急停”按钮结束试验。8.试验结束，屏幕自动跳转至结果显示，方便试验人员分析判断数据或保存数据，其结果显示格式如下：9.点击“保存”按钮保存数据，点击“打印”按钮打印结果。10.对高压进行充分放电，在高压输出端挂上地线一段时间再拆线结束本次试验。三、阶段试验1．设备屏点击“阶段试验”选项，设备可进行阶段试验项目，即高压分成几个阶段升压，每个阶段都可按需要预置停留时间，显示如下图进入阶段耐压参 数设置1。2.点击方框，根据整个试验的电压和电流设定保护电压和保护电流值，设置完成点击继续进入下一屏进入阶段耐压参数设置2：3.此时可进行阶段耐压试验参数的设置，设置每阶段电压值，耐压时间值，并点击后面的选中按钮，一共可分成六个阶段。
