在寻找可靠的回路电阻测试仪时,您是否希望找到一家既有深厚制造经验又具备高度本地度的企业？【天正华意电气设备(枣庄市分公司)tianzh3611-12】正是您的不二之选。厂家直销,质保三年。联系人:杨经理,地址:平度市平安路2号。

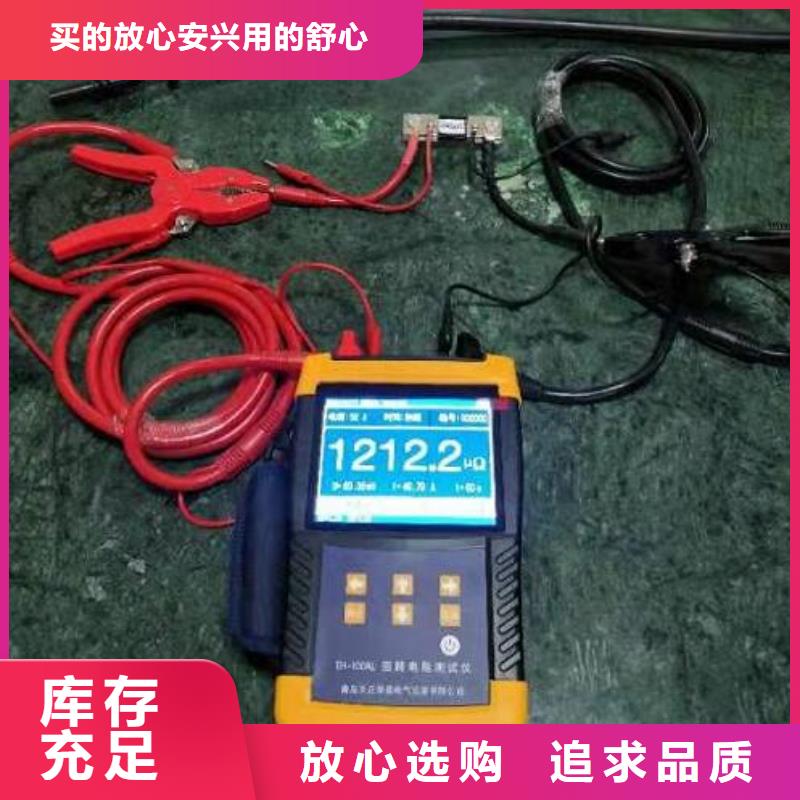

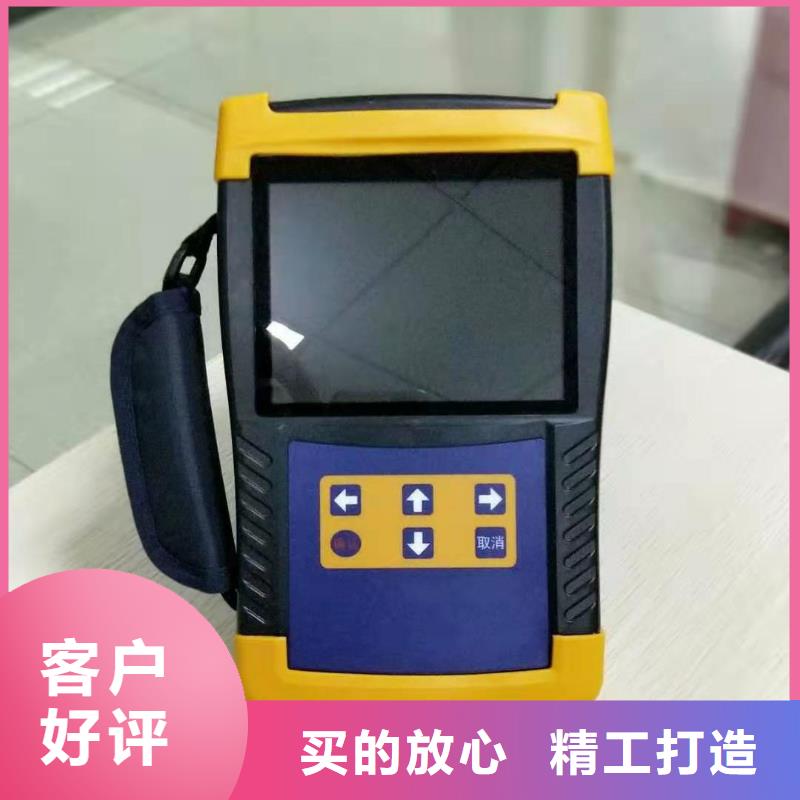

回路电阻测试仪 仪器在不使用的情况下，请及时关闭电源！如果长期不使用仪器，请定期进行充、放电，电池应至少每月充、放电一次。严禁亏电使用，亏电将严重缩短电池寿命，甚至使电池报废，当仪器欠电时，应马上关闭电源，进行充电。避免因电池放电时间过长而导致电池失效。充电灯：充电器上的充电灯在充电过程中亮红色；充电完成后亮绿色。用户不得私自拆卸仪器并更换电池，仪器或电池故障时请返厂处理。目录1 简介 12 包装内容 13 功能特点 24 技术指标 35 调整腕带 36 对电池充电 47 倾斜手持式测试仪 48 产品外观 49 操作使用说明 61 简介本手持式回路电阻测试仪是一款创新型产品，产品体积小巧，手持式操作，电池供电，便于携带。产品主要应用于开关触点的接触电阻和其它微欧电阻的测量，测试速度快、准确度高。2 包装内容收到货运包装箱后，打开包装箱并检查是否有损坏。如果货运包装箱已损坏，或衬垫材料有压痕，请通知货运公司和离您近的本公司销售处。请检查您是否在手持式回路包装中收到下列物品：√1台手持式测试仪√1套测试线（红、黑各一组）√1个充电器√1份用户手册√1份合格证及出厂测试报告√1个外置打印机（选配）√1只标准电阻器（选配）3功能特点?锂电池供电，一次充电可连续进行600次以上测试，测试过程简单、方便。?输出电流到100A，多档电流可选，测试范围宽。?100A测试时，长测试时间可达60秒，满足现场各种应用。?量程宽、精度高，100A时可达2000μΩ。?具有开路保护、过热保护等完善的保护功能。?5.6寸超大工业级高亮度彩色液晶屏，在强阳光下显示依然清晰可见。?配备外置式打印机，便于数据打印。?具有本机存储和优盘存储，方便数据保存。

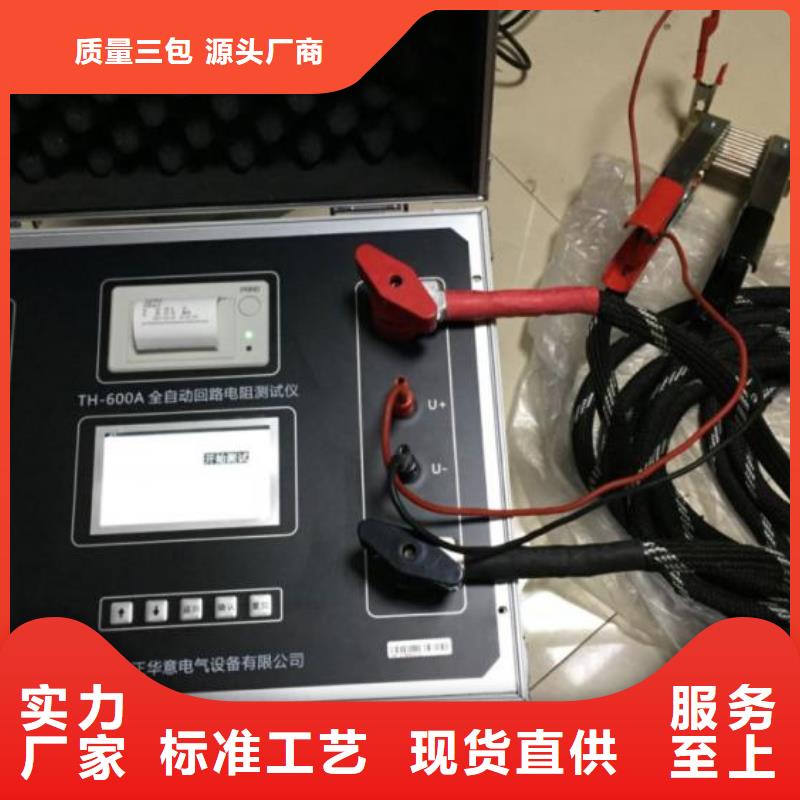

回路电阻测试仪回路电阻测试仪使用说明目前，接触电阻的测量电力系统中普遍采用常规的QJ44型双臂直流电桥，而这类电桥的测试电流仅mA级，难以发现回路导体截面积减少的缺陷，在测量高压开关导电回路接触电阻时，由于受触头之间油膜和氧化层的影响，测量值偏大若干倍，无法真实的反映接触电阻值。为此，电力部标准SD301—88《交流500KV电力设备交接和性试验规程》和新版《电力设备性试验规程》作出对断路器、隔离开关接触电阻的测量电流不小于直流100A的规定，以确保试验结果准确。TH-8501型回路电阻测试仪采用数字电路技术和开关电路技术制作，是用于开关控制设备的接触电阻、回路电阻测量的专用设备，测试电流采用标准GB763的100A直流，可在100A电流的情况下直接测得回路电阻或者接触电阻，并直接显示，还可保存到仪器上，组数为255组，保存的数据可通过RS232接口上传至电脑。该仪器测量准确、性能稳定，适合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。一、技术性能1、测量范围：0—1999.9μΩ 分辩率：0.01μΩ2、测量电流：直流100A 200A3、测量精度：0.5级4、显示方式：大液晶中文显示5、可储存255组数据6、工作方式：连续，可自定义测试时间，长99秒7、电源：AC220V8

回路电阻测试仪 温度传感器和线控操作（选配）在选配了温度传感器就可以实测温度，动态折算标准温度下的电阻值。如图32：图32温度探头一头插入GPI航插，另一头放在被测电阻的上面感测温度。设置参数界面，要设置实测的“启动”项。在选配了线控操作功能后，GPI航插插头上配有两根红线和两根黑线，两根红线外接开关或脚踏开关（开关自配），两根黑线外接指示灯（内部是空节点要求串电源，指示灯自配），接线方式如图33：图33十一、无线遥控器控制（定制）本仪器可以选配无线遥控器，可以遥控控制仪器进行试验，方便流水线作业。如图34：十二、多相测试仪器选型本仪器标配为单相，可以选型为二相同测（导体电阻专用测试仪），或三相同测。选型二相测试时，一般为导体电阻专用测试仪，用来检测电线电缆等接头，要求等距含接头部分的电阻要小于等距不含接头部分的电阻，仪器自动产生两者之间的电阻的比较值。电流一般是共用的，电压改为两个二芯航插。有专用电阻测试夹具（选配）更方便保证两个部分的距离，也方便标定距离的长度和截面积。如图35：在选型三相测试时，有的规程要求三相同测。三相同测要求三个被测电阻之间互相隔离。
