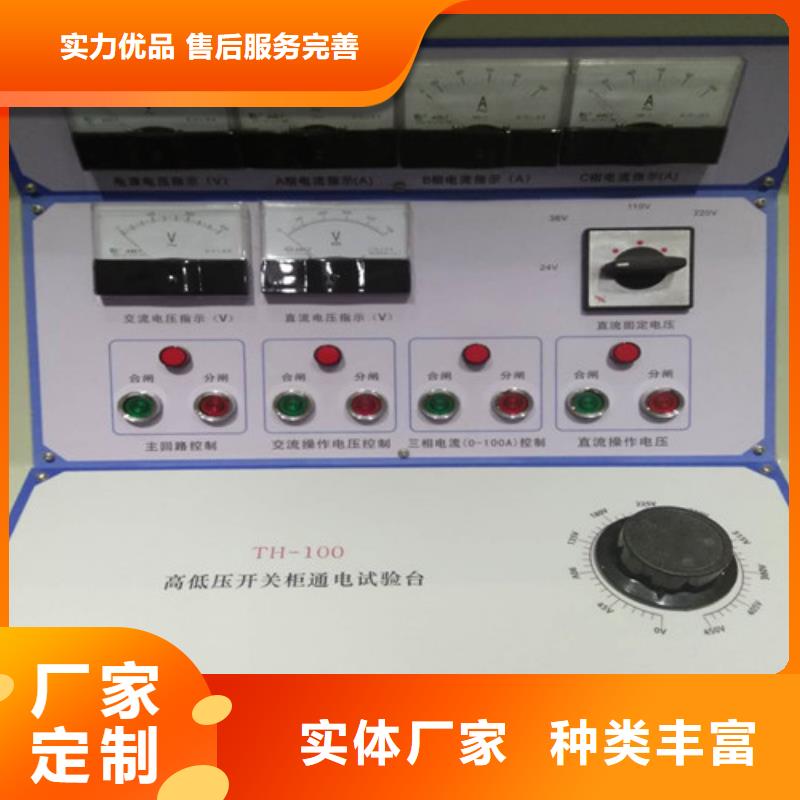

【严选用料 高低压开关柜通电试验台 配电终端自动化测试仪货源足质量好】

更新时间:2025-05-25 15:24:57 Tags: 高低压开关柜通电试验台
  • 【绵阳 介质损耗测试仪_配电自动化终端测试仪本地配送】
  • 阿里【直流系统接地故障定位仪】高压开关特性校准装置自产自销
  • 上饶 架空线路故障测试仪_【大电流发生器】N年生产经验
  • 苏州 接地导通测试仪-【高压开关特性测试仪】您身边的厂家
  • 韶关 直流系统绝缘校验仪,【回路电阻测试仪】生产厂家
分享至:
想要了解高低压开关柜通电试验台产品的魅力?视频为你揭晓答案!
产品参数
产品价格666/台
发货期限1
供货总量1000
运费说明含运费
小起订1
质量等级0.05
是否厂家
产品材质
产品品牌青岛天正华意电气
产品规格158
发货城市青岛
产品产地青岛
加工定制
产品型号TH
可售卖地全国
产品重量5
质保时间三年
外形尺寸158
适用领域电力电气
质量认证9000
产品功率45
工作温度45
【天正华意电气设备有限公司(衢州分公司)tianzh3611-12】生产销售各类高低压开关柜通电试验台,实体厂家,现货供应,对于我们来说,高低压开关柜通电试验台不仅仅是一项业务,更是一种对社会的承诺和责任。联系人:杨经理,地址:平度市平安路2号
高低压开关柜通电试验台如果所有的参数都设置完成,按取消退出设置回到主界面开始状态。输出电流 = 额定电流X电流倍数不能超过1000,输出电流小于200A时,试验时间不超过9999S;输出电流大于200A时,试验时间不超过300S。(3)与打印按上↑、下↓键可以移动选择试验记录,按左←、右→键切换光标移动位置到“”,按“确定”将删除光标选择的试验记录。按上↑、下↓键可以移动选择试验记录,按“打印”可以打印输出选择的试验记录。(4)安秒动作试验安秒动作试验用来检测直流断路器开断(电流倍数—时间)的特性试验。试验前检查:断路器检查——直流断路器是否断开其它的电气连接,是否已经合闸。连接检查——本装置输出的是0-1000A的直流电流,务必把每一接触点接牢扭紧。试验过程:首先设置额定电流、电流倍数、试验时间。接着选中“试验”后按确定,选择“开始”后按确定将输出电流,如图7:图7安秒动作试验系统在电流输出时开始计时,过程中自动捕捉直流断路器的跳闸状态为结束时间,结束时间与开始时间差为通流试验时间。电流输出过程中按取消键,可以退出试验;根据设置的试验时间,计时到了也退出试验,通流试验时间>结束时间与开始时间差。试验结束后,系统自动断开输出电流,并存储试验数据,在试验结果区可以看到一条新的试验记录。(5)通流不动作试验通流不动作试验用来检测直流断路器在通过额定电流左右电流的稳定性能的特性试验。试验前检查:断路器检查——直流断路器是否断开其它的电气连接,是否已经合闸。连接检查——本装置输出的是0-1000A的直流电流,务必把每一接触点接牢扭紧。试验过程:首先设置额定电流、电流倍数、试验时间。接着选中“试验”后按确定,选择“开始”后按确定将输出电流,如图7:
高低压开关柜通电试验台PC机联机使用方法1. 仪器与PC机联机图10仪器与PC机之间通过RS232线相连。如果PC机不带串口,本公司将提供USB-RS232连接线。2. PC机软件配置将光盘打开后,可以看到一个“上位机”文件夹,将其拷贝到PC机的根目录中,打开此文件夹,如图11:图11其中“ZKC.exe”是本系统的主执行文件,“DATA”文件夹为试验数据目录,试验数据以时间为文件名存储。导出的EXCEL格式的数据也放在此文件夹。双击“ZKC.exe”执行文件,打开主界面,如图12:图12 PC主界面3.软件使用(1)打开文件:打开以前的数据文件,可以添加试验记录,或进行打印。(2)保存文件:保存试验数据为数据文件,可以在PC机存储。(3)导出EXCEL:可以导出当前的数据为EXCEL文件,文件内容如图13:图13(4)打印预览:可以查看当前试验数据的报表,如图14:图14(5)试验界面:进行与仪器联机,进行试验操作,并导入试验数据。(6)退出系统:可以退出本系统软件。(7)打开“帮助”菜单,选择“帮助文档”可以打开帮助文档的电子版。4. 试验方法打开“试验界面”,如图15:图15 试验界面(1)一个试验数据文件只包含一个直流断路器的试验数据,因此额定电流是不变的,试验首先设置额定电流。额定电流改变,将认为已经更换了新的直流断路器,系统将会清空以前的试验记录。(2)按“动作显示”将显示本直流断路器的安秒动作试验数据,左边是数据形式,右边为数据曲线。
高低压开关柜通电试验台指示灯: ①电源指示灯 模拟断路器上电后,电源指示灯亮,说明系统电源正常 ②运行指示灯 模拟断路器上电后,运行指示灯亮。说明系统运行正常。 ③状态指示灯 该灯在模拟断路器在状态发生变化时瞬间闪烁一下。 ④跳闸指示灯 模拟断路器处于跳闸状态时,该指示灯亮,从上至下分别指示A、B、C三相 ⑤合闸指示灯 模拟断路器处于合闸状态时,该指示灯亮,从上至下分别指示A、B、C三相 2.操作方法 本装置 和继电保护测试装置配合使用。 (1)具体操作方法如下: ①开启电源开关。电源指示灯和运行灯同时亮说明系统正常。 ②设置跳闸电流和合闸电流(1A、2A、3A、4A、5A)。 ③设置跳闸时间和合闸时间(0-500ms)。ABC三相分别设置。 ④接入自继电保护装置引来的输入信号。对于分相操作机构,只接入跳合闸A、B、C相回路。 ⑤模拟断路器输出信号接至继电保护测试装置。对于三相一次操作机构,可接入三跳三合回路或分相跳合回路。 (2)单路应用接线图上例接线为继电保护测仪与模拟断路器单路配合使用的实例,模拟断路器也可独立使用;如没有其它接点需要断路器控制,也可不用模拟断路器的跳合闸输出,观察跳合闸指示灯即可。 双路使用说明 Ⅰ、Ⅱ回路是两路完全独立的跳合闸电流回路,两回路功能完全相同。当任意一回路有跳合电流时,断路器模拟装置就可以从合闸状态切换为跳闸状态,相对应的一组跳闸位置指示绿灯亮。
