我们的过电压保护器视频现已上线,从细节到整体,从外观到性能,让您了解它的每一个方面。
产品参数 | |
---|---|
产品价格 | 145/件 |
发货期限 | 1 |
供货总量 | 99999 |
运费说明 | 1 |
过电压保护器型号 | 价格 |
TBP-A-7.6F/85 | 320 |

过电压保护器,作为本地的过电压保护器制造企业,【乐清樊高电气销售部(潮州市分公司)fan88848-12】深知品质与信誉的重要性,品质,规格齐全,价格优惠,现货直供交货及时,赢得广大新老客户的信任,欢迎来电详询,联系人:樊露,地址:浙江省乐清市象阳镇。

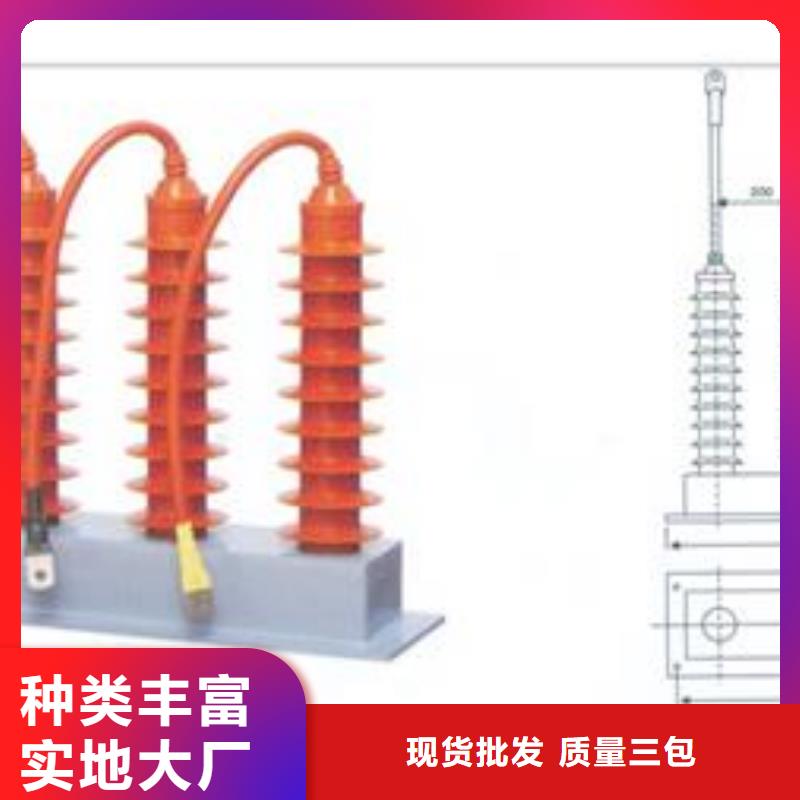

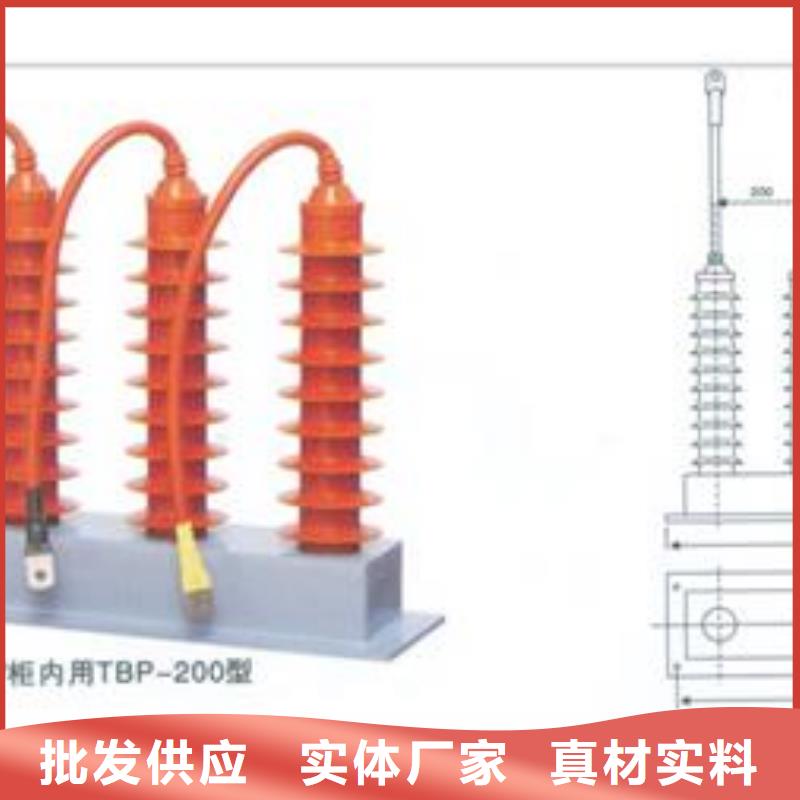

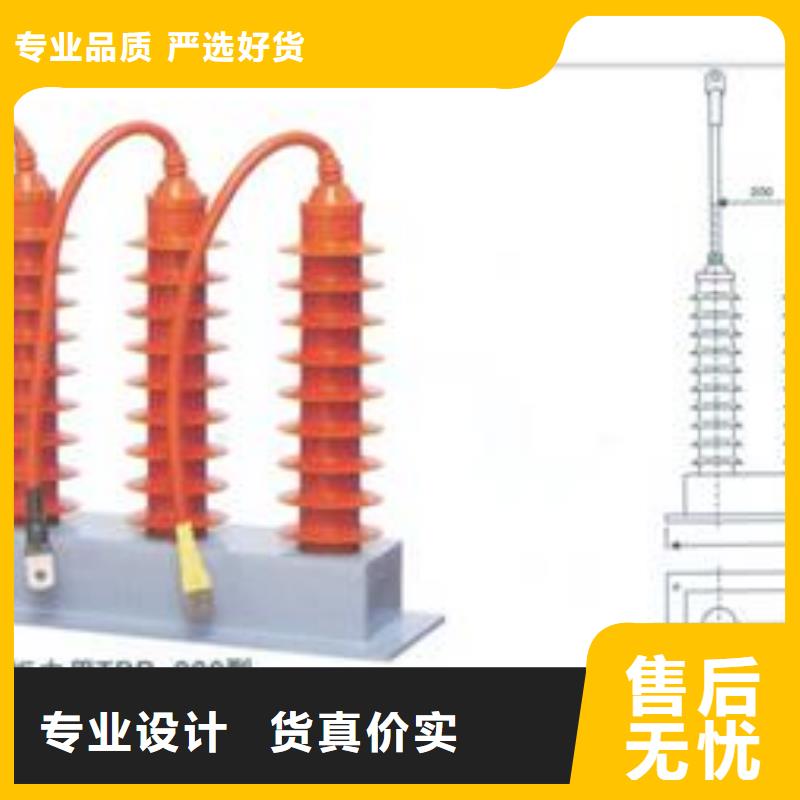

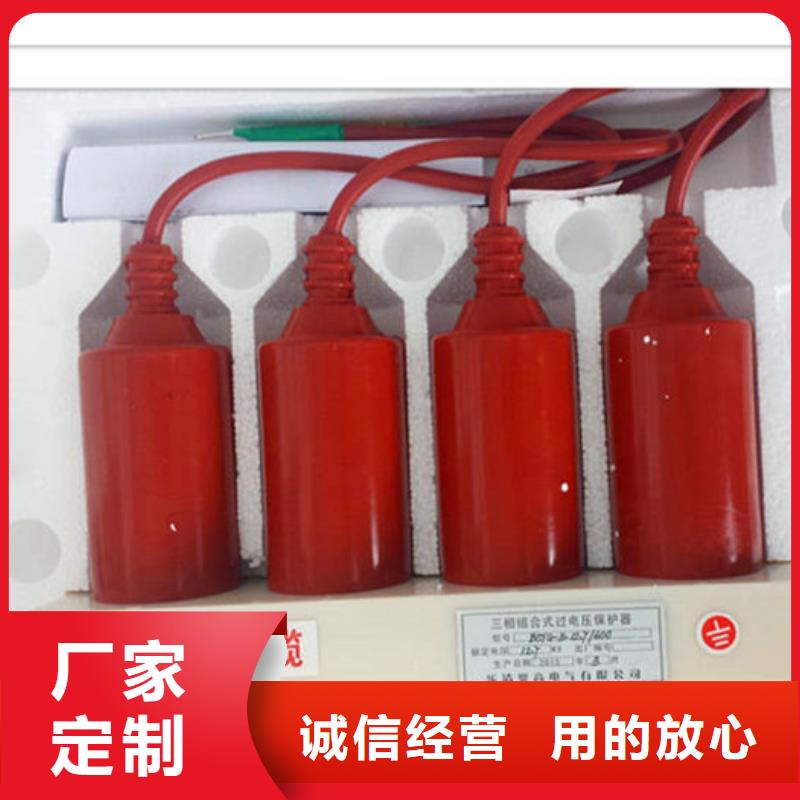

广泛用于电力、冶金、化工、煤炭、轻工、建筑、电气化铁道等行业。 二、产品特点:TBP的设计新颖独特、技术性能合理可靠、参数选取科学。本产品结构采用四星形接法,采用氧化锌非线性电阻和放电间隙相串联的结构,极大地提高了产品的保护性能和抗干扰 、抗电蚀、耐老化等特性,从而分布电容和杂散电容对放电数值的影响,真正实现了相间过电压和相地过电压放电过程均由一个间隙完成。在系统发生间歇弧光接地过电压及铁磁谐振过电压时,其能量小于400A2MS方波冲击能量时,过电压保护器可以起到保护作用。本产品选用阻燃、耐老化的硅橡胶做外壳材料,从内部引出四根硅橡胶高压电缆和氧化锌阀片整体硫化一次模压成形,氧化锌阀片直接与外壳材料热压铸在一起,阀片周围不存在空腔 ,从根本上解决了氧化锌避雷器的密封受潮和防问题。故其电气绝缘性能好、介电强度高、抗电蚀、耐老化,而且体积小、安装方便,无需考虑相间距离和爬电距离,可根据现场情况灵活安装。TBP系列保护器符合GB18802.1-2002/IEC61643-1:1998和GB50057-2000《建筑物防设计规范》。本产品可增设自动控制设备,如放电记录器,清晰掌控工作动作状况。可以配置自动脱离装置,当设备过压或处于故BP三相组合式过电压保护器是一种新型的过电压保护器,主要用于发电、供电和用电企业的电力电网中。是奥博森2011新产品之一,以生产智能化仪表、多功能(网络)电力仪表、各类数显电测仪表、谐波监测仪、电量变送器、低压保护装置、过电压保护器、智能温湿度控制器、WSK温湿度控制器、干变温控仪、开关柜智能操控装置(状态指示仪)、红外触头测温装系统、工控仪表、电流、电压互感器、铝合金加热器、柜内空气调节器、消 谐器等多类监测控制成套电气产品。TBP三相组合式过电压保护器是一种新型的过电压保护器,主要用于发电、供电和用电企业的电力电网中。是奥博森2011新产品之一,以生产智能化仪表、多功能(网络)电力仪表、各类数显电测仪表、谐波监测仪、电量变送器、低压保护装置、过电压保护器、智能温湿度控制器、WSK温湿度控制器、干变温控仪、开关柜智能操控装置(状态指示仪)、红外触头测温装系统、工控仪表、电流、电压互感器 、铝合金加热器、柜内空气调节器、消谐器等多类监测控制成套电气产品。

并可以继续运行2h。根据标准,对于6kV中性点? 40 ?非直接接地系统且故障切除时间大于l0 s时.应大于等于1.1,小于工频放电电压值。所以,持续运行电压应选择7.9kV.通过间隙的保护作用,氧化锌电阻片的荷电率为O.在正常运行或单相接地时.过电压保护器可以长期运行 过电压保护器残压U惜的选择 过电压保护装置残压决定了对电机绝缘的保护水平 根据标准GB755—2000(旋转电机定额与性能》规定,考核高压电机绝缘水平的l min工频耐压试验电压值为2 1. 对运行中的电动机取上述耐压值的75%.则电动机的冲击耐压值Is,为= 、/2(2Uo 1)~1.15~75% (1)式中1.15为电动机绝缘的冲击系数:为电动机的额定电压对于6 kV电动机.其相间及相对地的冲击耐压值为U:、/ (2x6 1)x1.15x75%=15.9(kV) (2)金属氧化锌避雷器技术规范 1、氧化锌避雷器型号、验收应符合DL/T804、GB50150的规定。普阀避雷器属于淘汰产品,对110KV-200KV普阀避雷器,应积极进行更换。 2、其他用于保护干式变压器、发电机灭磁回路、GIS等的特殊金属氧化物避雷器,其特性参数由用户根据设备的特点与厂家协商确定。 3、金属氧化锌避雷器的安装引线的连接不应使端子受到超过允许的外加应力。 4、金属氧化锌避雷器的排气通道应通畅。排除的气体不致于引起相间或对地闪络,并不得喷向其他电气设备。 5、电厂开关站雷电侵入波的防护应符合规程要求,并满足开关站设备的运行。 避雷器运行技术要求: 1、应在运行中按规程要求带电测量泄漏电流。当发现异常情况时,应及时查明原因。35KV及以上电压等级金属氧化物可用带电测试替代定期停电试验,但对500KV金属氧化锌避雷器应3-5年进行一次停电试验。 a)新投产的110KV及以上避雷器应三个月后测量一次,三个月以后半年再测量一次。以后每年雷雨季节前测量一次,应在晴朗天气下进行。 b)测量时应记录电压,环境温度,大气条件以及外套污秽情况等运行条件。 c)测量结果与出厂或投运时,以及前几次的数据进行比较,如发现异常,可与同类设备的测量数据进行比较。必要时可停电进行直流参考电压等有关项目的测量 2、严格遵守高压避雷器电导电流测试周期,雷雨

用户在做其它电气设备绝缘试验时,应将TBP连接线拆除,f,试验时,只有内部间隙放电,外围任何部分不得有闪络,g,本产品每一年做一次性试验,同时将TBP外表面灰尘清理干净,安装及注意事项a,户内型可以水平安装在各种不同型号的开关柜内,该类产品除直接与开关柜"A"。 "B","C"三相及接地相("D"相)相连的线鼻子为裸导体外,其余部分被绝缘体封闭,因此它的相间,相对地(或柜体)的距离及对柜体安装空间要求相应较小,可直接安装在开关柜的手车底盘内或互感器室内,b,带有动作记录仪的TBP,先将TBP本体(安装方式同上)和动作记录仪各自固定好后,通过配备的特制电缆相连。 TBP在和三相电源(A,B,C)及接地端(D)相连时,须注意以下事项:⑴电缆外端裸露的连接线鼻子相互之间距离,应满足不同电压等级的不同相带电导体之间保持的距离的要求,⑵TBP保护器电缆线之间的距离及TBP保护器电缆线与不同相母线(或柜体)之间的距离应不小于该型保护器电缆出口处的相间距。 1)用于保护电气设备免受高瞬态过电压危害并限制续流时间也常限制续流幅值的一种电器,本术语包含运行安装时对于该电器正常功能所必须的任何外部间隙,而不论其是否作为整体的一个部件,注1:避雷器通常连接在电网导线与地线之间。 然而有时也连接在电器绕组旁或导线之间,注2:避雷器有时也称为过电压保护器,过电压限制器(surgedivider),摘自:,GB/T2900.12-2008,2)避雷器是通线缆防止雷电损坏时经常采用的另一种重要的设备。 交流无间隙金属氧化物避雷器用于保护交流输变电设备的绝缘,免受雷电过电压和操作过电压损害,适用于变压器,输电线路,配电屏,开关柜,电力计量箱,真空开关,并联补偿电容器,旋转电机及半导体器件等过电压保护,特点与原理编辑交流无间隙金属氧化物避雷器具有优异的非线性伏·安特性。
