屋顶自然通风天窗是及通风、采光、排烟、除灰尘、节能、环保为一体的自然通风设备。是由骨架、护板、防水槽、阀板、导流板、泛水板、电动或手动执行器组成。该通风器采用流线型结构，内外气流状态 ，承受风压能力好，结构尺寸小，流量系数大。是十分理想的结构，可根据使用环境要求进行合理选材彩钢、不锈钢、原理：利用室内外温差不同来达到通风的效果，屋顶生产出一个弧形，增加空气量，温差 达到一定程度自动排出废气灰尘气味，循环出新鲜空气，降低室温。适用于工业与民用建筑，如电力、钢铁、冶金、化工、造船、机械等工业厂房及大型超市、商场、车站、码头等公共建筑；供建筑设计选用及施工安装使用。不适用于有严重腐蚀性介质的建筑。1.电动通风天窗由电动系统、传动系统及自闭伐板组成，可根据需要随时调节天窗开启或关闭，适时适量控制空气流量。2.电动通风天窗的电机为专用电机，具有防潮、耐腐、抗震特点，使用寿命长。3.传动系统分为轴传动悬拉式、液压推拉式。4.自闭伐板具有保温、隔音特点，尤其在温差较大地区可减少室内结露现象自然通风天窗的选择原则。1.自然通风天窗必须在明确建筑物类型。功能及其外围护结构条件下与土建筑专业密切配合，进行合理选择，不能以通风量作为选择依据。2.自然通风天窗选型要基于自然通风设计计算，对选用的通风天窗进行初步布置，在根据布置情况进行计算。3.在锅炉间、气机间等有大量余热的车间，主要利用室内外的空气温度形成的热差进行通风。此类大温差场合宜选用流线型屋脊通风天窗。

四.特点及工作原理

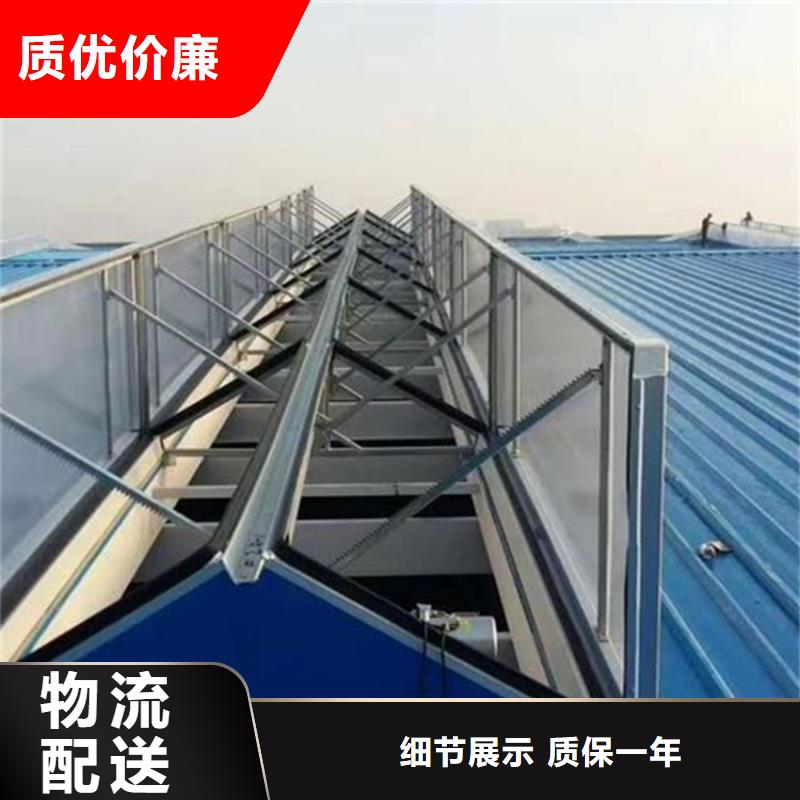

4.1  折线型通风天窗是利用室内外温度差所形成的热压及风力作用所造成的风压来实现自然通风换气的一种通风装置。弧线（折线）型通风天窗主要由外围板、天窗架、挡雨板、排水槽、阀板、启闭机构、泛水板等组成。具有结构重量轻，外形美观、通风效率高、防雨雪和避风性能好，安装方便等特点。

五.设计要求

5.1  通风天窗的选用应按照建筑的通风与采光要求，根据当地的气候条件、主导风向、建筑物的高度、进排风温度差、通风量等因素确定通风天窗的规格型号。

5.2  本图集通风天窗的抗风压强度值≤1.0kpa,雪荷载≤0.4kN/m2,具体数值由生产厂家提供，如不能满足要求时，需与生产厂家协商，另行设计制作。

5.3  通风天窗适用于非地震地区的抗震设防烈度≤7度的地震区，如不能满足要求，需与生产厂家协商，另行设计与制作。

5.4  通风天窗适用于钢结构建筑，与适用于钢筋混凝土框，排架结构建筑，选用时应注明。如用在钢筋混凝土结构屋面，应在相应部件位预埋连接用钢板埋件。

5.5通风天窗钢板基座是天窗与屋面的连接构件，应根据所选用的通风天窗型号及生产厂家提供的资料由工程进行结构计算，设计和加工制作。

5.6  通风天窗的防锈底漆和面漆材料由生产厂家定，色彩按工程设计。

5.7在有防爆要求的建筑，通风天窗应采取防飘雨措施。
