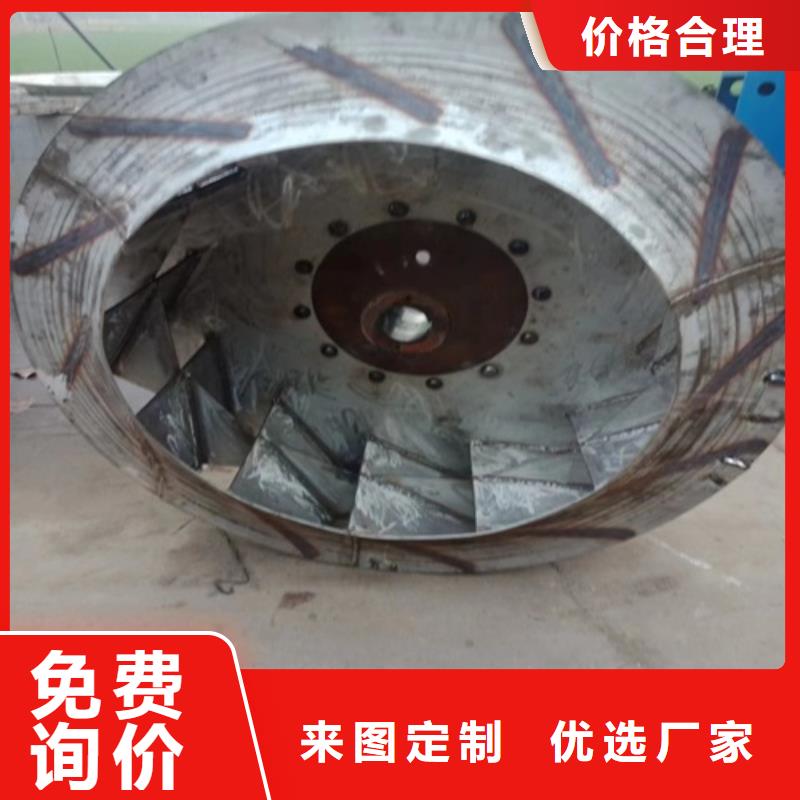

4-72型离心通风机的型式、结构和性能概述 　　一、概述 　　4-72型离心风机可作为一般工厂及大型建筑物的室内通风换气用，输送空气和其他不自燃的、对人体无害的、对钢材无腐蚀性的气体，气体内不许有粘性物质，所含尘土及硬质颗粒物不大于150mg/m3。气体温度不得超过80℃。 　　二、结构 　　4-72型风机A式风机主要由叶轮、机壳、进风口等部分配直联电机而组成。C、D、B式结构除具有上述部分外，还有传动部分。 　　1.叶轮由10个后倾叶片、曲线型前盘和平板后盘组成,经动平衡校正，空气性能良好，效率高、运转平稳。 　　2.机壳做成两种不同型式。№2.5～12机壳做成整体，不能拆开，№16～20机壳做成三开式，除沿中分水平面分为二半外,上半部再沿中心线垂直分为二半，用螺栓连接。 　　3.进风口制成整体，装于风机的侧面,与轴向平行的截面为曲线形状，能使气体顺利进人叶抡，且损失较小。 　　4.传动部分由主轴、轴承箱、滚动轴承、皮带轮或联轴器组成。 　　三、型式 　　风机的旋向,从电动机一侧正视，叶轮顺时针旋转，称为右旋风机，以"右"表示；叶轮逆时针旋转，称为左旋风机，以"左"表示。风机的出口位置，以机壳的出风口角度表示。出口角度可制成0°～225°，间隔是45°。№16、20出风口位置制成固定的三种0°、90°、180°，不能调整，订货时需注明。风机的传动方式有A、B、C、D、四种。 　　四、性能 　　1.叶轮范围:№2.5～№20 　　2.风量范围:805～196750m3/h； 　　3.风压范围:483～3157Pa。

　　在机械行业，有很多的设备，这些设备在工业上起着举足轻重的作用，我们知道，生活中，这些设备是不常见的，比如，它主要是通过屋里作用将风力抽出，然后进行作业，非常的给力的作用，而且在工业上，能够很大程度上提高人工的效率，并且减轻人类的作业负担，所以在市场上非常受欢迎。 　　在机械行业，有很多的设备，这些设备在工业上起着举足轻重的作用，我们知道，生活中，这些设备是不常见的，比如离心风机，它主要是通过屋里作用将风力抽出，然后进行作业，非常的给力的作用，而且在工业上，能够很大程度上提高人工的效率，并且减轻人类的作业负担，所以离心风机在市场上非常受欢迎。 　　将离心风机的集流器喇叭口插入叶轮离心风机内用铁丝固定后，将整个转动组吊入预定位置。安装地脚螺栓，地脚螺栓的弯曲度应≤L/100(L为地脚螺栓的长度)，地脚螺栓底端不应接触孔底、孔壁。地脚螺栓应受力均匀、并螺栓外露2～3扣。将磁力座贴在主轴上，将百分表表头指向轴承外圈或轴承座弹位端面上，然后松开铁丝将集流器下部与机壳下半部用螺栓固定初步调整叶轮与喇叭口的间隙。 　　离心风机在市场是非常受欢迎的一个机械设备，这种设备在生产中，也是非常需要工艺的，但是在使用的时候，还是需要注意，其实离心风机的作用原理就是通过接卸的动力，将风力排出来的的一个过程。离心风机一般情况下，打开后就会一直处于工作状态，所以还是需要注意日常的保养。 　　关于离心风机叶片岀口角的选定，为了方便运用把叶片分类和归类为强后弯叶片、后弯圆弧叶片、后弯直叶片、后弯机翼型叶片；径向岀口叶片、径向直叶片；前弯叶片、强前弯叶片等不同的类型，可以按照实际所需选取。 　　在离心风机中，增多叶轮的叶片数则可叶轮的理论压力，因为它能够递减对应暗流的影响。可是叶片数的增多，将增多叶轮路线的磨擦情况，因此叶轮的叶片数也得适合才可。
