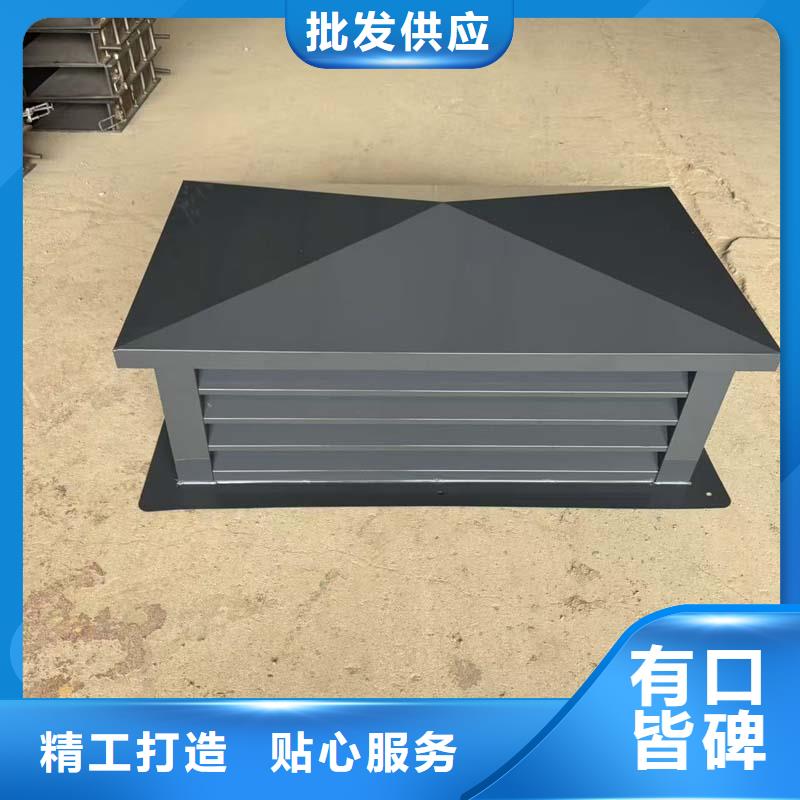

2025百叶 A系列 无动力 C系列方形百叶风帽 本实用新型公开了一种导引式防倒灌风帽,包括立板顶部位于第三钢板上端设有盖板,若干立板之间位于 钢板内部,第二钢板内部和第三钢板的内部开设有排气道,排气道的上端位于若干第三钢板之间设有顶板,本实用新型的有益效果是,本实用新型的有益效果是:现在风帽顶盖采用在 层盖板中间根据排气道截面积的排放面积,从而通过螺帽在螺杆中旋动,从而改变盖板与排气道之间排气口大小,从而能有效减小风帽外径尺寸,减少屋顶风帽基座面积,减低材料成本,满足标准气体排放要求,本风帽顶盖,采用双层和多层分流排放,风帽盖芯塔层顶层与下层盖板采用丝杆和螺帽连接,盖芯顶层的高低根据烟气排放的低阻系数上下调节达到烟气低阻排放效果.C系列方形百叶风帽

2025百叶 A系列 无动力 A-ZF-BPS-CK型单侧开式防火止回阀采用侧向开启方式，阀门的开启与闭合与吸油烟机同步，阀门盖板开启时与排气道呈垂直状态，向侧上方排风。阀体闭合时阀门紧贴排气道，阀体不占用排气道通风截面，不影响整个排气系统的通畅性。止回阀采用倾斜式防火结构，发生火情时能强制自行关闭。侧开式防火止逆阀附有安装底板，当阀体需维护保养时，将四周的安装螺丝旋下，阀体即可拆下当止回阀位于吊顶上方时，必须在吊顶设置检修孔，开孔尺寸应大于300x300。A型排气道防串烟、当地防火技术的特点全部由阀体实现，A-ZF-BPS-CK型侧开式止回阀是系统核心部件。应配套使用。在安装止回阀时,排气道上的开洞尺寸为φ170。当排气道有外包墙时，外包墙开孔尺寸为250x250.安装止回阀底板时，底板背后应涂上水泥浆，以提高接口部位的密封性。止回阀用4只M4螺栓固定在安装底板上，阀门的转动轴应处于垂直状态。止回阀安装后，用手轻推开阀门，阀门能自动复位关闭时，产品安装合格。
