| 产品参数 | |
|---|---|
| 产品价格 | 电议 |
| 发货期限 | 电议 |
| 供货总量 | 电议 |
| 运费说明 | 电议 |
一、 技术参数：
测量范围 水 (20℃) 1～100000 l/h
空气（0.1013MPa20℃） 0.5～3000000 l/h
量程 比 10:1
精度等级 2.5级/4.0级
工作压力 Max 16MPa
介质温度 标准型 -40℃～+120℃
环境温度 -40℃～+80℃
连接口径与介质粘度 1/4”NPT, 3/8” NPT 1/2” NPT≤5mPa.s
3/4”NPT，1” NPT ≤250mPa.s
输 出 标准号:二线制4～20mA(24VDC供电)
供 电 24VDC±20%
连接方式 侧进测出型：1/4” NPT
下进上出型：1/4”NPT, 3/8”NPT, 1/2”NPT，3/4”NPT，1” NPT内螺纹，法兰，卡套等
电气接口 M8×1或用户提供规格
防护等级 IP65
防爆标志 本安型：ExiaIICT3～6
二、 选型说明：
| WHLF |
| |||||
| 流向 | V 下进上出、垂直安装，可选材质：304、316、Ni、Ti，可选连接：法兰，螺纹 | |||||
| H 侧进侧出、可选材质：304、316，可选连接：1/4”NPT | ||||||
| 接液材质 | R0 304 | |||||
| R1 316 | ||||||
| Ni HC-276 合金 | ||||||
| Ti 钛合金 | ||||||
| 止档及〇型圈材质 | 1 PTFE/Buna，四氟乙烯+丁晴橡胶 | |||||
| 2 PVDF/ Viton，聚偏氟乙烯+丁晴橡胶 | ||||||
| 3 PVDF/ Buna，聚偏氟乙烯+丁晴橡胶 | ||||||
| 4 PTFE/ Kalrez，四氟乙烯+全氟化橡胶 | ||||||
| 针阀 | A 无阀 | |||||
| N 进口阀门 | ||||||
| M 出口阀门 | ||||||
| 指示器及输出类型 | Z 指针指示 | |||||
| D 指针+4～20mA两线制（24V供电） | ||||||
| EK1 上限报警 指针双指示+三线制输出（24V供电） | ||||||
| EK2 下限报警 指针双指示+三线制输出（24V供电） | ||||||
| EK3 上下限报警 指针双指示+三线制输出（24V供电） | ||||||
| EK4 上限报警 指针双指示+二线制输出（8.2V供电） | ||||||
| EK5 下限报警 指针双指示+二线制输出（8.2V供电） | ||||||
| EK6 上下限报警 指针双指示+二线制输出（8.2V供电） | ||||||
| 口径 | 1 法兰 | |||||
| 2 螺纹 | ||||||
| 3 卡套 | ||||||
| 4 其它 | ||||||
|
| ||||||
一、 结构和原理：
1、 本体
2、 测量管
3、 浮子
4、 表头
5、 磁耦合系统
6、 电气电缆
二、 技术参数：
测量范围 水 (20℃) 1～100000 l/h
空气（0.1013MPa20℃） 0.5～3000000 l/h
量程 比 10:1
精度等级 2.5级/4.0级
工作压力 Max 16MPa
介质温度 标准型 -40℃～+120℃
环境温度 -40℃～+80℃
连接口径与介质粘度 1/4”NPT, 3/8” NPT 1/2” NPT≤5mPa.s
3/4”NPT，1” NPT ≤250mPa.s
输 出 标准号:二线制4～20mA(24VDC供电)
供 电 24VDC±20%
连接方式 侧进测出型：1/4” NPT
下进上出型：1/4”NPT, 3/8”NPT, 1/2”NPT，3/4”NPT，1” NPT内螺纹，法兰，卡套等
电气接口 M8×1或用户提供规格
防护等级 IP65
防爆标志 本安型：ExiaIICT3～6
三、 选型说明：
| WHLF |
| |||||
| 流向 | V 下进上出、垂直安装，可选材质：304、316、Ni、Ti，可选连接：法兰，螺纹 | |||||
| H 侧进侧出、可选材质：304、316，可选连接：1/4”NPT | ||||||
| 接液材质 | R0 304 | |||||
| R1 316 | ||||||
| Ni HC-276 合金 | ||||||
| Ti 钛合金 | ||||||
| 止档及〇型圈材质 | 1 PTFE/Buna，四氟乙烯+丁晴橡胶 | |||||
| 2 PVDF/ Viton，聚偏氟乙烯+丁晴橡胶 | ||||||
| 3 PVDF/ Buna，聚偏氟乙烯+丁晴橡胶 | ||||||
| 4 PTFE/ Kalrez，四氟乙烯+全氟化橡胶 | ||||||
| 针阀 | A 无阀 | |||||
| N 进口阀门 | ||||||
| M 出口阀门 | ||||||
| 指示器及输出类型 | Z 指针指示 | |||||
| D 指针+4～20mA两线制（24V供电） | ||||||
| EK1 上限报警 指针双指示+三线制输出（24V供电） | ||||||
| EK2 下限报警 指针双指示+三线制输出（24V供电） | ||||||
| EK3 上下限报警 指针双指示+三线制输出（24V供电） | ||||||
| EK4 上限报警 指针双指示+二线制输出（8.2V供电） | ||||||
| EK5 下限报警 指针双指示+二线制输出（8.2V供电） | ||||||
| EK6 上下限报警 指针双指示+二线制输出（8.2V供电） | ||||||
| 口径 | 1 法兰 | |||||
| 2 螺纹 | ||||||
| 3 卡套 | ||||||
| 4 其它 | ||||||
|
| ||||||
一、 技术参数：
测量范围 水 (20℃) 1～100000 l/h
空气（0.1013MPa20℃） 0.5～3000000 l/h
量程 比 10:1
精度等级 2.5级/4.0级
工作压力 Max 16MPa
介质温度 标准型 -40℃～+120℃
环境温度 -40℃～+80℃
连接口径与介质粘度 1/4”NPT, 3/8” NPT 1/2” NPT≤5mPa.s
3/4”NPT，1” NPT ≤250mPa.s
输 出 标准号:二线制4～20mA(24VDC供电)
供 电 24VDC±20%
连接方式 侧进测出型：1/4” NPT
下进上出型：1/4”NPT, 3/8”NPT, 1/2”NPT，3/4”NPT，1” NPT内螺纹，法兰，卡套等
电气接口 M8×1或用户提供规格
防护等级 IP65
防爆标志 本安型：ExiaIICT3～6
二、 选型说明：
| WHLF |
| |||||
| 流向 | V 下进上出、垂直安装，可选材质：304、316、Ni、Ti，可选连接：法兰，螺纹 | |||||
| H 侧进侧出、可选材质：304、316，可选连接：1/4”NPT | ||||||
| 接液材质 | R0 304 | |||||
| R1 316 | ||||||
| Ni HC-276 合金 | ||||||
| Ti 钛合金 | ||||||
| 止档及〇型圈材质 | 1 PTFE/Buna，四氟乙烯+丁晴橡胶 | |||||
| 2 PVDF/ Viton，聚偏氟乙烯+丁晴橡胶 | ||||||
| 3 PVDF/ Buna，聚偏氟乙烯+丁晴橡胶 | ||||||
| 4 PTFE/ Kalrez，四氟乙烯+全氟化橡胶 | ||||||
| 针阀 | A 无阀 | |||||
| N 进口阀门 | ||||||
| M 出口阀门 | ||||||
| 指示器及输出类型 | Z 指针指示 | |||||
| D 指针+4～20mA两线制（24V供电） | ||||||
| EK1 上限报警 指针双指示+三线制输出（24V供电） | ||||||
| EK2 下限报警 指针双指示+三线制输出（24V供电） | ||||||
| EK3 上下限报警 指针双指示+三线制输出（24V供电） | ||||||
| EK4 上限报警 指针双指示+二线制输出（8.2V供电） | ||||||
| EK5 下限报警 指针双指示+二线制输出（8.2V供电） | ||||||
| EK6 上下限报警 指针双指示+二线制输出（8.2V供电） | ||||||
| 口径 | 1 法兰 | |||||
| 2 螺纹 | ||||||
| 3 卡套 | ||||||
| 4 其它 | ||||||
|
| ||||||
伍贺机电科技(德州市分公司)自投产以来，通过优良的 温度无线测量系统产品性能和完善的售后服务体系逐步赢得了客户的信赖并全国各地。公司一贯坚持以人为本的管理理念，人才荟萃是我们创新发展的基础，质优量大是我们竞争前进的优势。我们的生产工艺规范，技术力量雄厚，可根据客户要求和使用环境不同制造出符合客户需求的 温度无线测量系统。

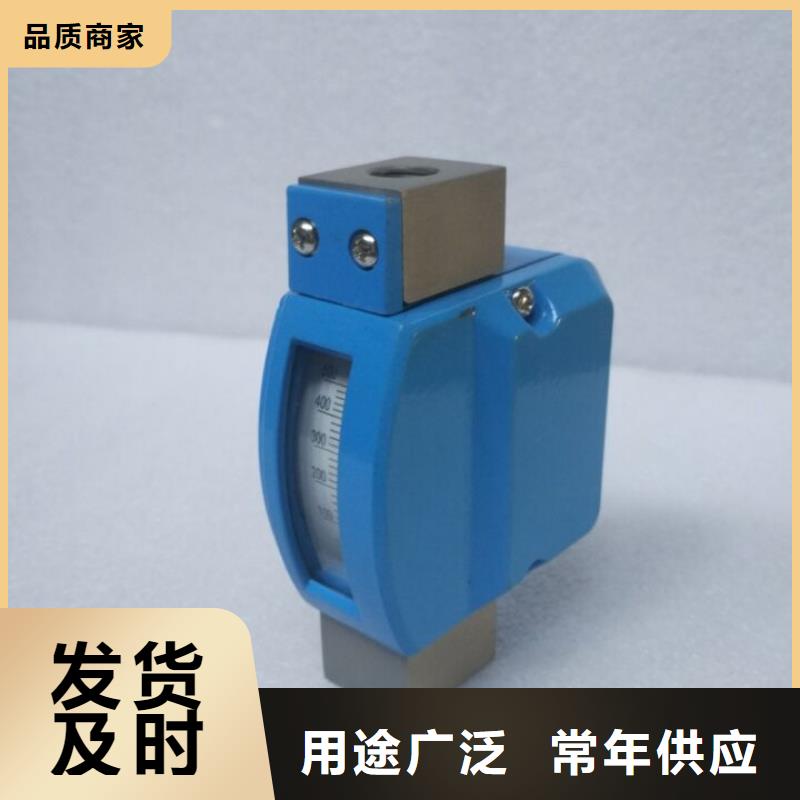

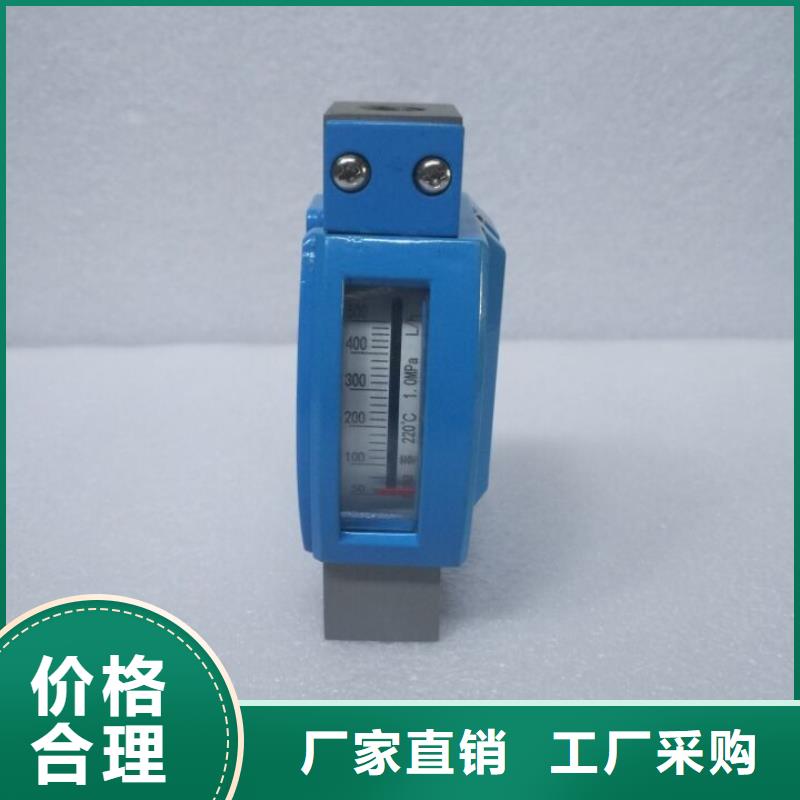

金属管浮子流量计
一、 概述：
1、 是基于浮子位置测量的一种磁耦合变面积流量仪表。
2、 小可测流量范围：0.1～1L/h（水）。
3、 适合介质：液体和气体。
4、 结构：全金属结构，304或316不锈钢钢、哈氏合金、钛材。
5、 特点：体积小（安装间距小为90mm-侧进侧出型）、压损小。
6、 量程比：10：1。
7、 输出：指针指示型、4～20mA远传输出型（24V供电）。
8、 防爆分类：普通型、本质型两种。
9、 流向：下进上出、上进下出、侧进侧出两种。
10、 使用环境温度范围:-40 -- +80℃。
11、 精度:<±2.5%,温飘:< ±0.1%/10℃。
二、 结构组成：
1、 本体
2、 测量管
3、 浮子
4、 表头
5、 磁耦合系统
6、 电气电缆
原理：流量的测量是由指示器内的变送器通过耦合磁钢感受浮子位置的变化来完成流量的指示和号的远传输出。当被测介质自下而上流经测量管时，浮子受重力、浮力及流体流速对浮子垂直向上的推动力，三者平衡时，浮子即相对静止在某个位置，这个位置随浮子与锥管的环隙面积、流体流速而变化，浮子的位置即对应被测介质流量的大小。
三、 技术参数：
测量范围 水 (20℃) 3～250000 l/h
空气（0.1013MPa20℃） 0.05～7000000 l/h
量程 比 10:1
精度等级 1.5级/2.5级/4.0级
工作压力 Max 16MPa
介质温度 标准型 -40℃～+120℃
环境温度 -40℃～+80℃
连接口径 DN10~DN200 特殊请和厂家联系
输 出 标准号:二线制4～20mA(24VDC供电)
报 警 一点/二点报警
供 电 24VDC±20%
连接方式 螺纹，法兰，卡箍等
电气接口 M8×1或用户提供规格
防护等级 IP65
防爆标志 本安型：ExiaIICT3～6
四、流量表
公 称通 径(mm) 流量范围(标况水) L/h 流量范围(标况空气) Nm3/h 压力损失(水) kPa 压力损失(空气) kPa DN10 0.3-3～10-100 0.005-0.05～0.34-3.4 1.2～40 1.2～40 DN15 2.5-25～180-1800 0.07-0.7～5-50 11 25 DN25 200-2000～600-6000 6-60～12-120 19 30 DN40 700-7000～1000-10000 20-200～35-350 8 19 DN50 1200-12000～2000-20000 30-300～40-400 13 10 DN80 2000-20000～5000-50000 50-500～120-1200 32 13 DN100 7500-75000/10000-100000 200-2000～300-3000 26 30 DN150 10000-100000～18000-180000 300-3000 30 35 DN200 20000-200000～25000-250000 500-5000～700-7000 40 42
