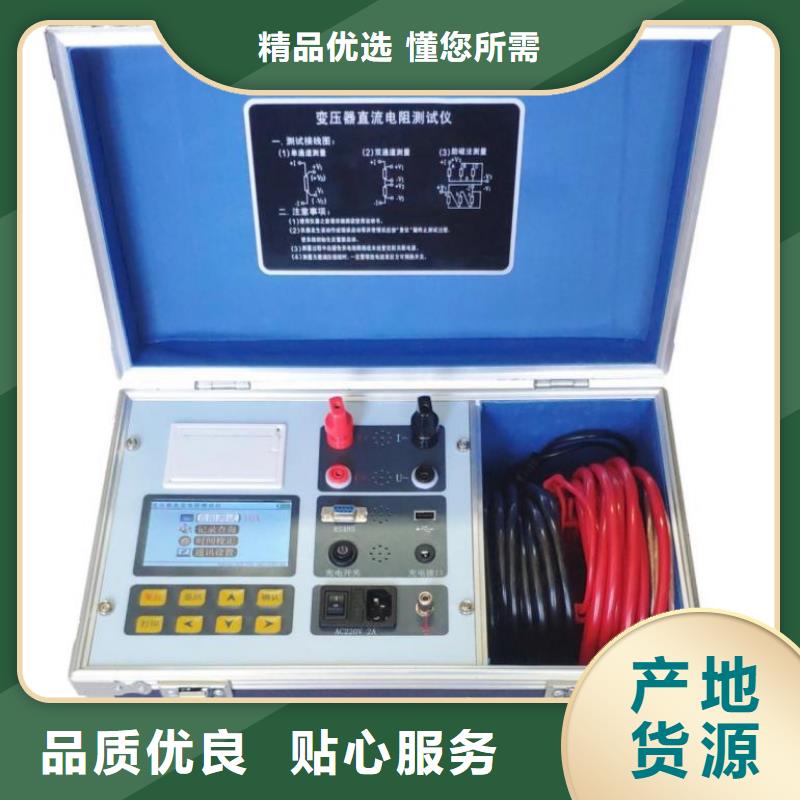

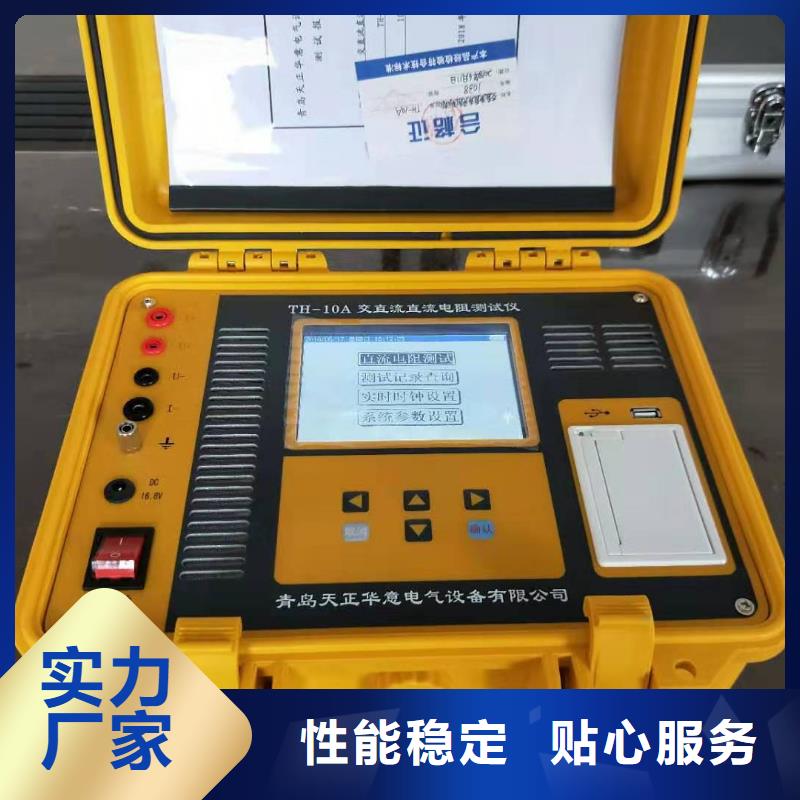

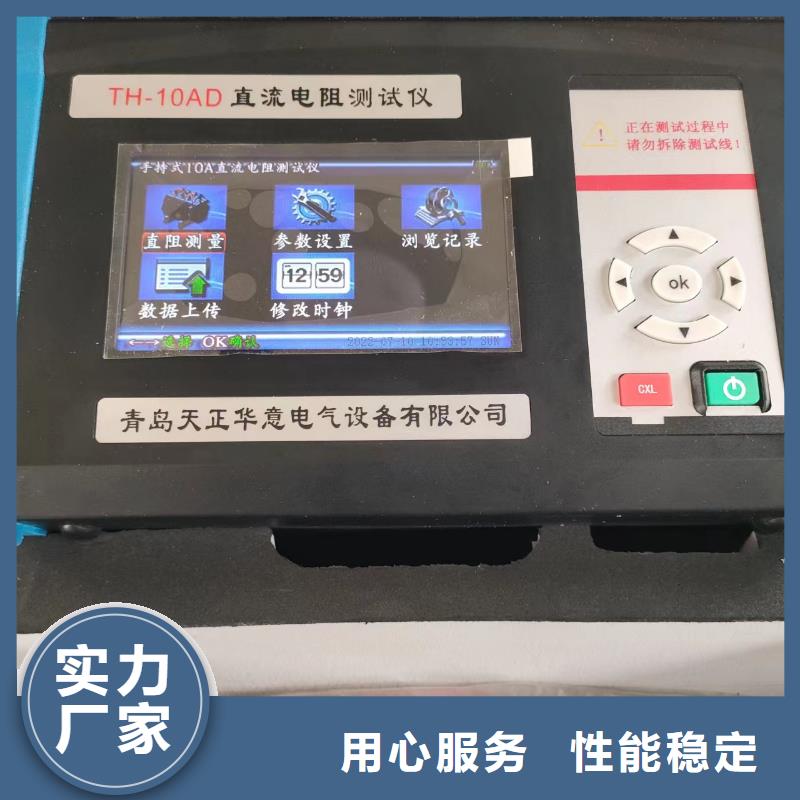

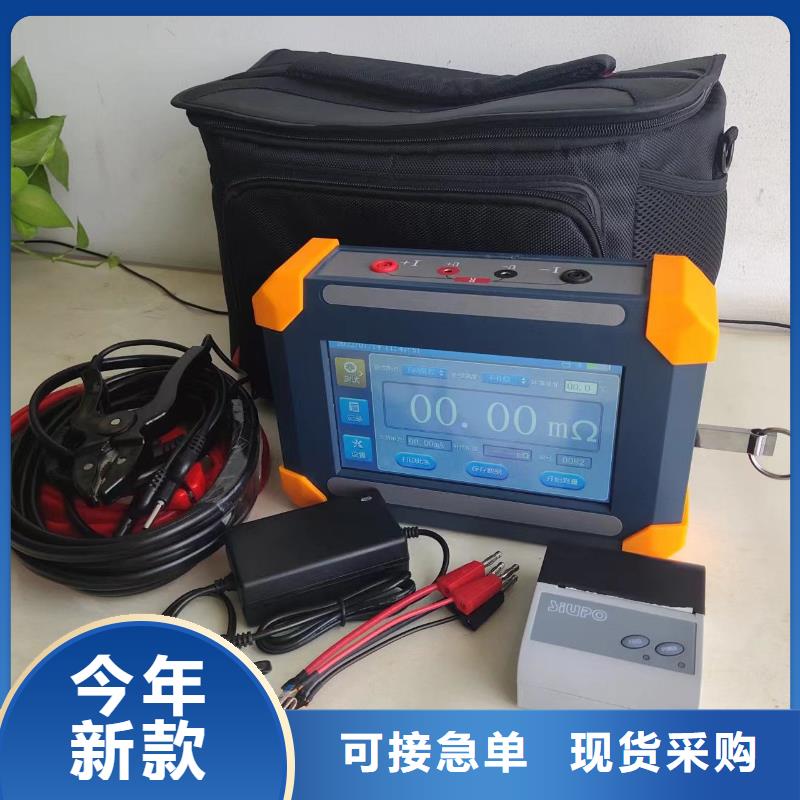

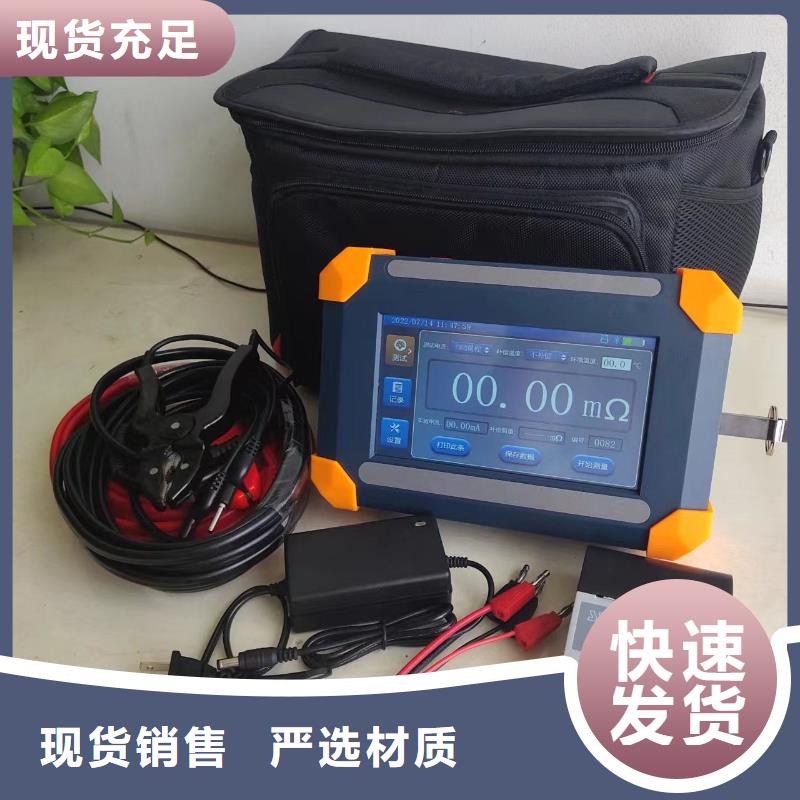

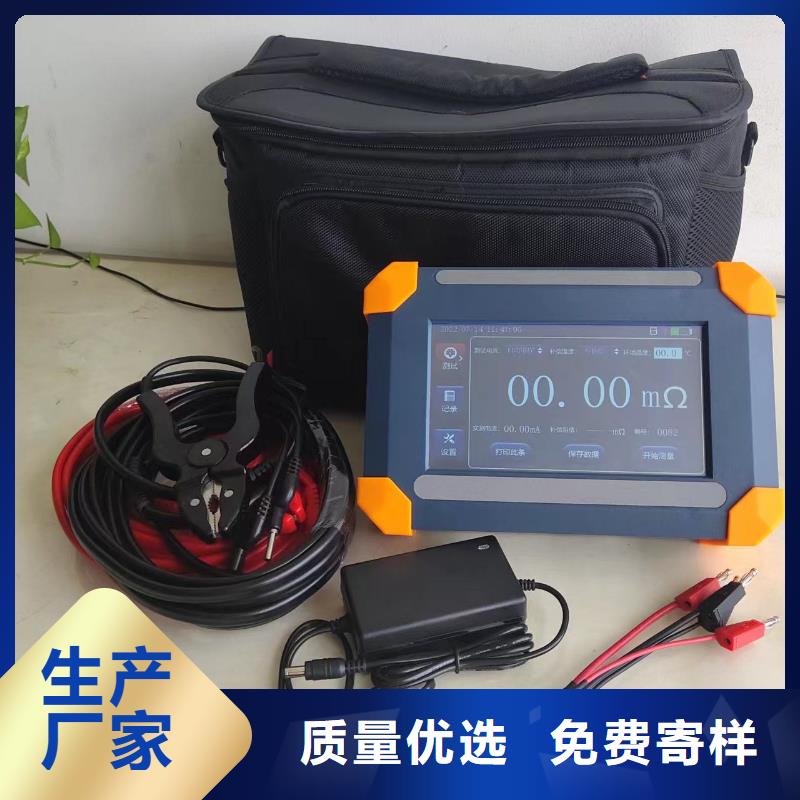

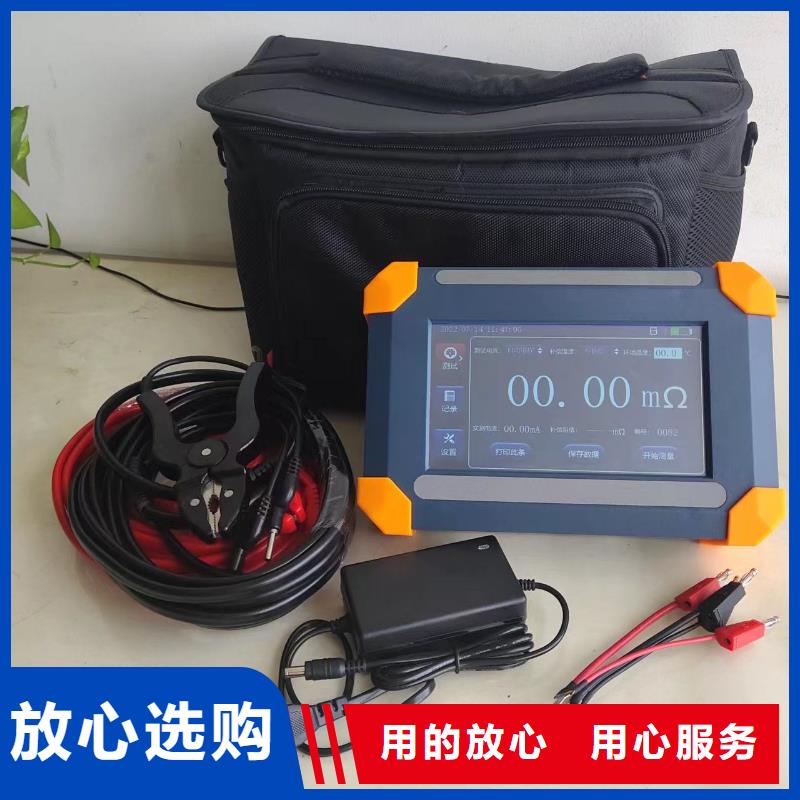

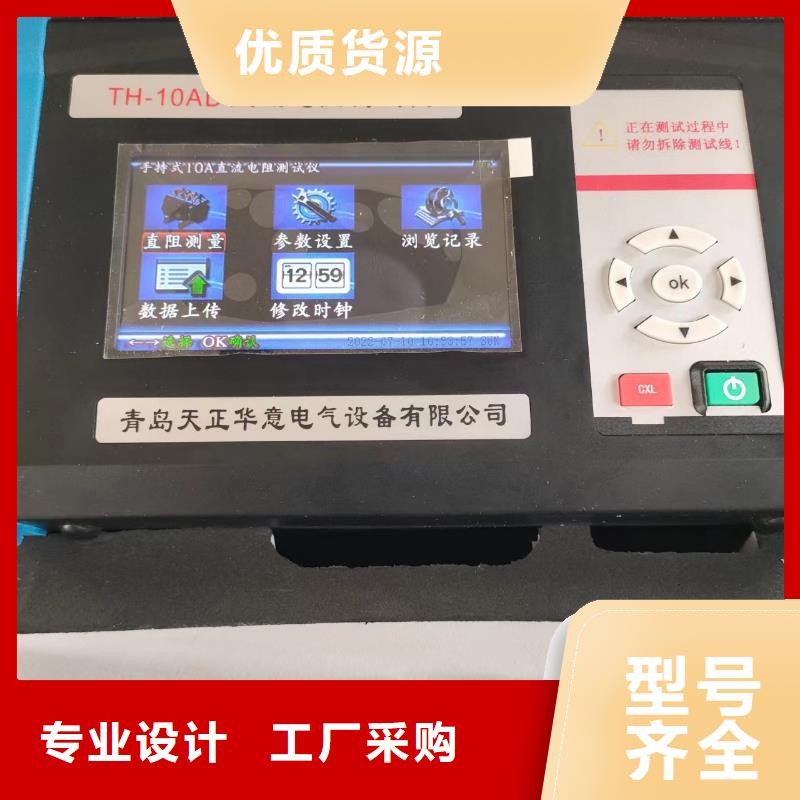

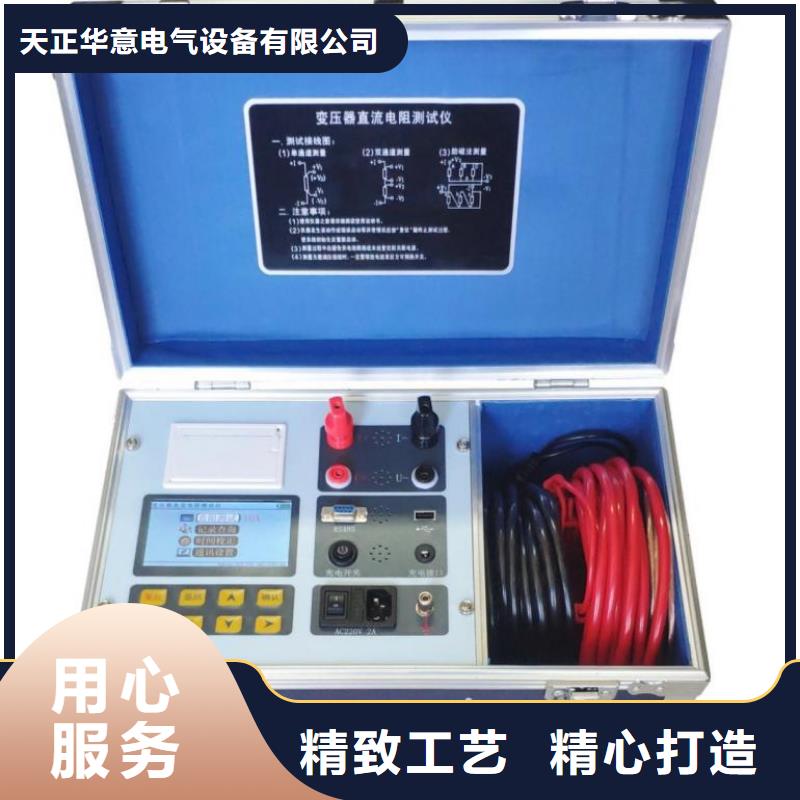

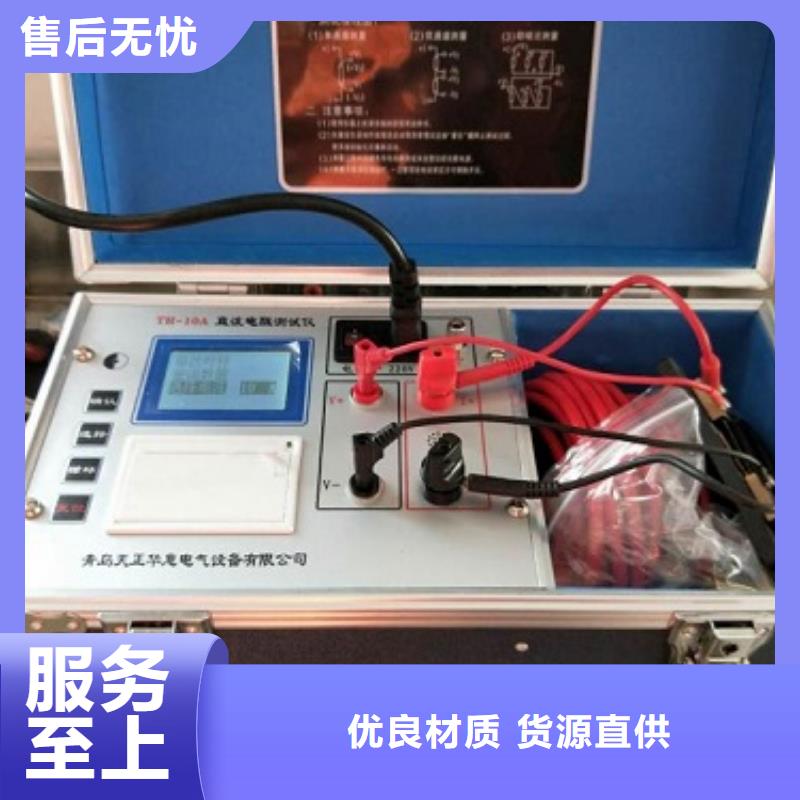

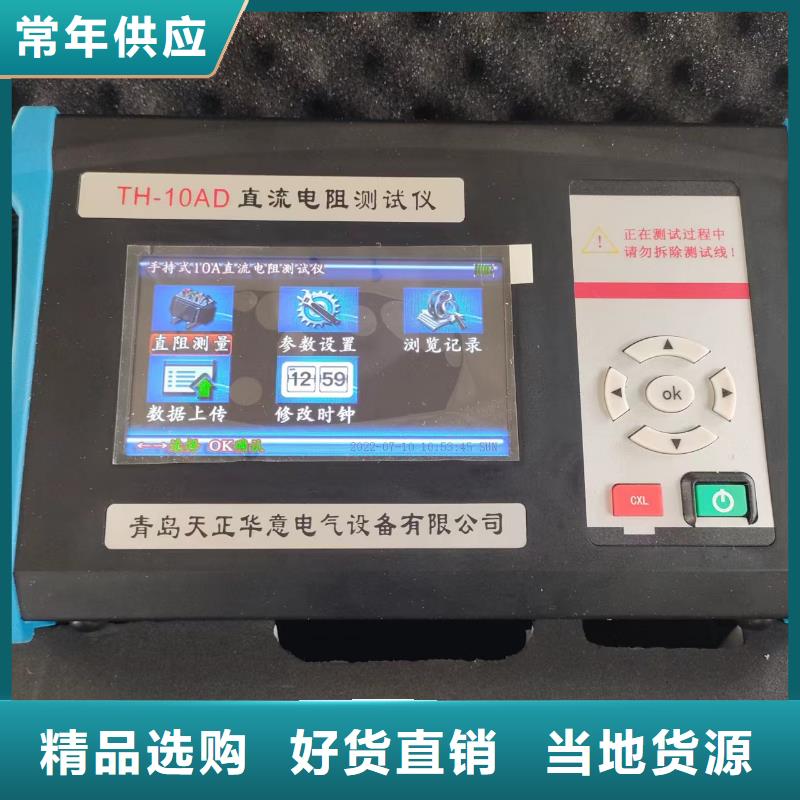

直流电阻测试仪带绕组测试按6.1要求接好测试线，仪器开机，进行完参数设置后进入“准备触发”屏，此时，中间三组数据在逐渐变化，因为仪器对绕组和开关有一个充电的过程，所以回路电阻值会从大到小变化，待三相数值都稳定后，再按“确认”键进入“等待触发”屏，此时可手动或电动操作有载分接开关，有载分接开关动作完毕后，仪器自动进入“波形显示”屏，见图六。在“波形显示”屏，上面显示的是仪器自动计算出的过渡电阻值，可供用户参考，中间从上到下三个区域分别显示的是A、B、C三相的动作波形，波形的右下角显示的是仪器自动计算的过渡时间，可供用户参考。下部分显示的是操作菜单，此时可以按“左右”键选择“继续测量”、“波形分析”、“波形存储”、“波形打印”项，按“确认”键进入相应选项，按“取消”键返回“有载测试参数设置”屏。在每条曲线下面有一条水平直线是零电流线，当切换过程中有断点时，曲线将与零电流线重合。对于M型和T型开关，其切换开关总是在单双之间作往返动作，所以测一次单到双（如1→2），再测一次双到单（如2→3）即可。对于V型开关，它是复合式的，其动触头与每一分接位的静触头的切换都不重复，上行和下行也有区别，状态也就略有差异，因此要从1分接位开始连续测完所有分接位（1→n），再反向测完所有分接位（n→1）。图六5.4.2.1.1 继续测量选择“继续测量”后，仪器进入“准备触发”屏，继续进行测试。5.4.2.1.2 波形分析选择“波形分析”后，进入“波形分析”屏，见图七。在此屏，用户可自行分析波形的过渡时间、过渡电阻值、瞬时电阻值、三相不同期性等参数。
