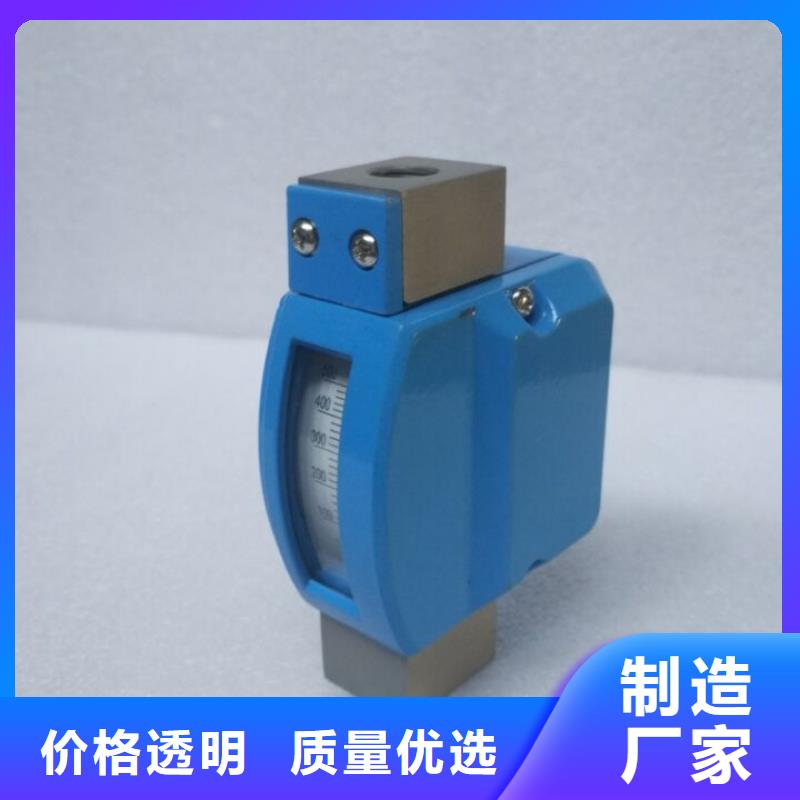

金属管浮子流量计
一、 概述：
1、 是基于浮子位置测量的一种磁耦合变面积流量仪表。
2、 小可测流量范围：0.1～1L/h（水）。
3、 适合介质：液体和气体。
4、 结构：全金属结构，304或316不锈钢钢、哈氏合金、钛材。
5、 特点：体积小（安装间距小为90mm-侧进侧出型）、压损小。
6、 量程比：10：1。
7、 输出：指针指示型、4～20mA远传输出型（24V供电）。
8、 防爆分类：普通型、本质型两种。
9、 流向：下进上出、上进下出、侧进侧出两种。
10、 使用环境温度范围:-40 -- +80℃。
11、 精度:<±2.5%,温飘:< ±0.1%/10℃。
二、 结构组成：
1、 本体
2、 测量管
3、 浮子
4、 表头
5、 磁耦合系统
6、 电气电缆
原理：流量的测量是由指示器内的变送器通过耦合磁钢感受浮子位置的变化来完成流量的指示和号的远传输出。当被测介质自下而上流经测量管时，浮子受重力、浮力及流体流速对浮子垂直向上的推动力，三者平衡时，浮子即相对静止在某个位置，这个位置随浮子与锥管的环隙面积、流体流速而变化，浮子的位置即对应被测介质流量的大小。
三、 技术参数：
测量范围 水 (20℃) 3～250000 l/h
空气（0.1013MPa20℃） 0.05～7000000 l/h
量程 比 10:1
精度等级 1.5级/2.5级/4.0级
工作压力 Max 16MPa
介质温度 标准型 -40℃～+120℃
环境温度 -40℃～+80℃
连接口径 DN10~DN200 特殊请和厂家联系
输 出 标准号:二线制4～20mA(24VDC供电)
报 警 一点/二点报警
供 电 24VDC±20%
连接方式 螺纹，法兰，卡箍等
电气接口 M8×1或用户提供规格
防护等级 IP65
防爆标志 本安型：ExiaIICT3～6
四、流量表
公 称通 径(mm) 流量范围(标况水) L/h 流量范围(标况空气) Nm3/h 压力损失(水) kPa 压力损失(空气) kPa DN10 0.3-3～10-100 0.005-0.05～0.34-3.4 1.2～40 1.2～40 DN15 2.5-25～180-1800 0.07-0.7～5-50 11 25 DN25 200-2000～600-6000 6-60～12-120 19 30 DN40 700-7000～1000-10000 20-200～35-350 8 19 DN50 1200-12000～2000-20000 30-300～40-400 13 10 DN80 2000-20000～5000-50000 50-500～120-1200 32 13 DN100 7500-75000/10000-100000 200-2000～300-3000 26 30 DN150 10000-100000～18000-180000 300-3000 30 35 DN200 20000-200000～25000-250000 500-5000～700-7000 40 42
L250是全金属结构，可带无磁滞后、无任何传动机构变送器，可现场安装气阻尼装置的模块化金属管浮子流量计。
基于模块化设计，新型远传号输出，开关号输出，累计量显示，HART协议执行，可以全部根据用户需求即时安装与使用。
高温、高压设计，防腐材料选用，X－射线探伤，可以保证产品适用于任何现场需求。
L250已经广泛应用于石油，化工，冶金，电力，食品，制药，造纸等行业的液体、气体、蒸汽介质的测量与过程控制。
1.1测量原理
如图所示，相对应测量介质的某 量，磁性浮子在测量管中对应一个浮子位置，这个浮子位置通过指示器中的经过精密充磁的磁耦合系统带动指针，由刻度盘和指针读出相应的流量值。
流量范围
公 称通 径(mm) 流量范围(标况水) L/h 流量范围(标况空气) Nm3/h 压力损失(水) kPa 压力损失(空气) kPa DN10 0.3-3～10-100 0.005-0.05～0.34-3.4 1.2～40 1.2～40 DN15 2.5-25～180-1800 0.07-0.7～5-50 11 25 DN25 200-2000～600-6000 6-60～12-120 19 30 DN40 700-7000～1000-10000 20-200～35-350 8 19 DN50 1200-12000～2000-20000 30-300～40-400 13 10 DN80 2000-20000～5000-50000 50-500～120-1200 32 13 DN100 7500-75000/10000-100000 200-2000～300-3000 26 30 DN150 10000-100000～18000-180000 300-3000 30 35 DN200 20000-200000～25000-250000 500-5000～700-7000 40 42
