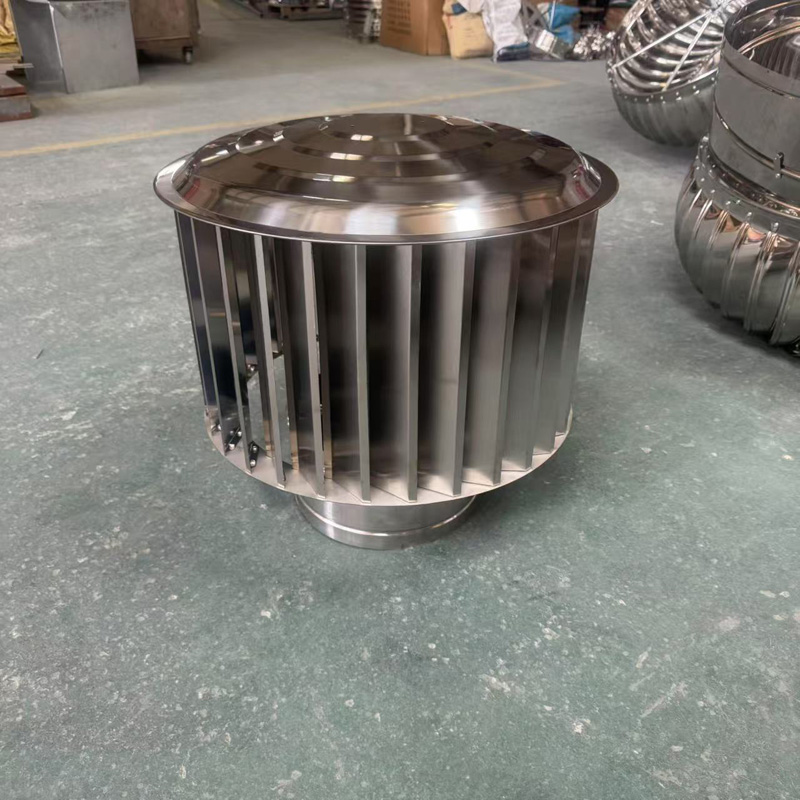

2025百叶 A系列 无动力 成品风帽安装说明：1风帽应根据所选排气道的种类和型号，采用配套的成品，根据企业的安装说明进行安装。2出屋面处排气道洞口尺寸长和宽，根据所选排气道系统对应楼板预留孔洞的尺寸确定。坡屋面的排气道伸出高度,应符合下列规定：1. 排气道中心线距离屋脊小于1.50m时，应高出屋脊0.6m.2排气道中心线距屋脊1.50-3.0m时，应高于屋脊，且伸出屋面高度不得小于0.6m米3. 排气道中心线距屋脊大于3.om时,其顶部同屋脊的连接同水平线之间的夹角不应大于10度，且伸出屋面高度不得小于0.6。4. 出屋面部分外保温按工程设计。止回式风帽简介国标图集：12j201建筑标准设计图集-H21页，及其他各地方图集止回式风帽可绕垂直轴360度旋转，在外界风力作用下或管道内往外排风时，出风口旋转至背风方向形成负压产生抽力，故可防止回风，同时起到助排风作用。

2025百叶 A系列 无动力 排气道靠墙设置，如墙体为钢筋混凝土时，墙面可不做抹灰处理，但墙上孔洞应封堵，如墙体为砌体或轻质墙板时应对墙面做挂网抹灰处理，处理宽度宜大于排气道预留洞口尺寸100mm。 7.5L型排气道应安装在建筑的阴角处，安装之前应确保所在阴角的墙壁表面垂直、附近平整，阴角处墙壁的耐火极限不应低于1.00h，安装之后排气道与墙壁的接缝处应抹灰并压入耐碱玻璃纤维网格布。 7.6 排气道应自下而上逐层安装。 7.7在施工过程中，为防止杂物掉入排气道内，应在排气道开口部位采取临时封盖措施。 7.8排气道安装就位后，施工单位应在排气道与楼板预留孔洞之间的缝隙处支撑楼板底模，用C20细石混凝土分两次将缝隙密封填实，并做好防水处理；同时在排气道外壁满挂玻璃纤维墙体网格布，与墙体搭接宽200mm，外抹M7.5水泥砂浆7.9排气道管壁的耐火极限不应低于1.0h，并符合现行 标准《建筑防火通用规范》GB55037的相关规定。7.10卫生间排气道与墙体连接部位的防水构造应符合相关标准的规定。
