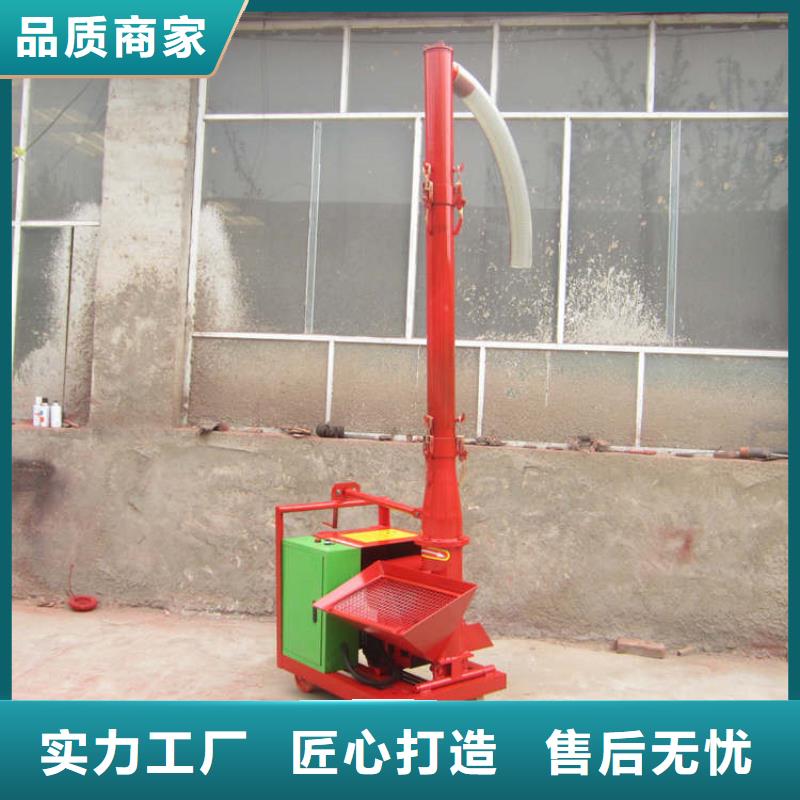

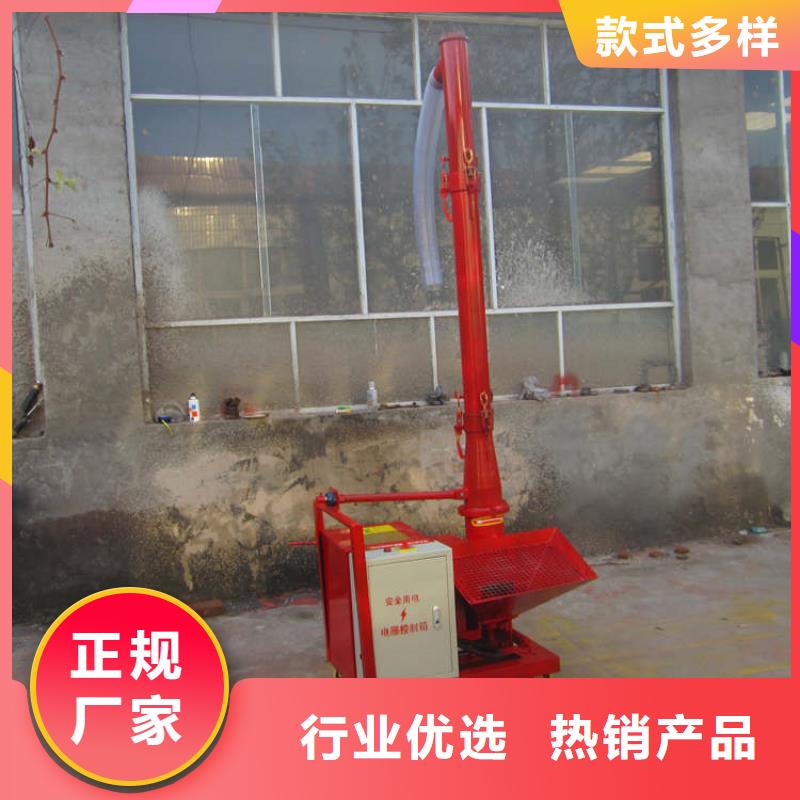

1.本实用新型涉及上料机的技术领域，具体来说，涉及一种室内构造柱浇筑上料机。 背景技术： 2.目前，已知在房建构造柱浇筑方面，主要为简易台车配合人工手动上料方式。但构造柱浇注口较小，人工操作复杂，浇筑效率低下，且容易造成混凝土离析，多数会出现蜂窝麻面、空洞等现象，无法保证构造柱浇筑外观及实体质量。 3.另外，在构造柱浇筑方面，主要利用钢管自制的简易台车，整体重量较重，损坏频率较高，系数较低，操作复杂，效率较低。 4.针对相关技术中的问题，目前尚未提出有效的解决方案。 技术实现要素： 5.针对相关技术中的上述技术问题，本实用新型提出一种室内构造柱浇筑上料机，结构简单、操作方便、性能可靠、功能齐全。 6.为实现上述技术目的，本实用新型的技术方案是这样实现的： 7.一种室内构造柱浇筑上料机，包括可移动的底座，所述底座的顶部固定连接有上料筒，所述上料筒的下端固定连接有进料斗，所述进料斗下端的出料口与所述上料筒下端的进料口相连通，所述上料筒的上端固定连接有出料管，所述出料管的进料口与所述上料筒上端的出料口相连通，所述上料筒内可转动地设置有上料螺杆，所述上料螺杆上固定连接有若干螺旋叶片，所述上料螺杆的下端通过传动机构连接有上料电机。 8.进一步地，所述底座的底部设置有四个带刹车的万向轮。 9.进一步地，所述传动机构为皮带传动机构。 10.进一步地，所述出料管水平设置，所述出料管的出料口处套接有上料软管。 11.进一步地，所述出料管的长度为20cm，所述上料软管的长度范围为1 ? 1.5m。 12.进一步地，所述上料筒包括多节管件，相邻两节所述管件通过卡扣可拆装连接，且相邻两节所述管件之间设置有胶圈，所述上料螺杆包括多节杆件，相邻两节所述杆件可拆装连接。 13.进一步地，所述管件采用壁厚2mm的ф150mm无缝不锈钢管制成。 14.进一步地，所述底座采用梅花钢板以及∠4的角钢制成。 15.进一步地，所述上料电机固设在动力传动箱内，所述动力传动箱固定连接在所述底座的顶部。 16.本实用新型的有益效果：1）质量较轻只有200kg，底座配有万向轮，方便移动，可满足室内任意位置构造柱浇筑，系数较高； 17.2）功能齐全，施工干扰小，采用多节管件配合上料软管，可以满足施工现场1.5m到4m高度范围内所有构造柱、压顶、过梁、圈梁、飘窗板等二次结构浇筑施工；同时上料效率稳定且，可达1.8立方米/小时，是传统浇筑方法3倍； 18.3）操作人员少，只需一名操作手即可。 24.1、进料斗；2、上料筒；3、动力传动箱；4、出料管；5、底座；6、上料螺杆；7、上料电机；8、万向轮；9、皮带传动机构。 具体实施方式 25.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员所获得的所有其他实施例，都属于本实用新型保护的范围。 26.如图1 ? 3所示，根据本实用新型实施例所述的一种室内构造柱浇筑上料机，包括可移动的底座5，所述底座5的顶部固定连接有上料筒2，所述上料筒2的下端固定连接有进料斗1，所述进料斗1下端的出料口与所述上料筒2下端的进料口相连通，所述上料筒2的上端固定连接有出料管4，所述出料管4的进料口与所述上料筒2上端的出料口相连通，所述上料筒2内可转动地设置有上料螺杆6，所述上料螺杆6上固定连接有若干螺旋叶片，所述上料螺杆6的下端通过传动机构连接有上料电机7。 27.在本实用新型的一个具体实施例中，所述底座5的底部设置有四个带刹车的万向轮8。 28.在本实用新型的一个具体实施例中，所述传动机构为皮带传动机构9。 29.在本实用新型的一个具体实施例中，所述出料管4水平设置，所述出料管4的出料口处套接有上料软管。 30.在本实用新型的一个具体实施例中，所述出料管4的长度为20cm，所述上料软管的长度范围为1 ? 1.5m。 31.在本实用新型的一个具体实施例中，所述上料筒2包括多节管件，相邻两节所述管件通过卡扣可拆装连接，且相邻两节所述管件之间设置有胶圈，所述上料螺杆6包括多节杆件，相邻两节所述杆件可拆装连接。 32.在本实用新型的一个具体实施例中，所述管件采用壁厚2mm的ф150mm无缝不锈钢管制成。 33.在本实用新型的一个具体实施例中，所述底座5采用梅花钢板以及∠4的角钢制成。 34.在本实用新型的一个具体实施例中，所述上料电机7固设在动力传动箱3内，所述动力传动箱3固定连接在所述底座5的顶部。 35.为了方便理解本实用新型的上述技术方案，以下通过具体使用方式对本实用新型的上述技术方案进行详细说明。 36.本实用新型所述的室内构造柱浇筑上料机包括进料斗1、上料筒2、动力传动箱3、底座5、出料管4和上料软管，进料斗1与上料筒2相连，出料管4配有上料软管，出料管4与上料筒2的上端相连，上料筒2和动力传动箱3焊于底座5固定。 37.进料斗1为矩形进料斗。 38.上料筒2包括多节管件、卡扣、上料螺杆6和螺旋叶片，管件采用壁厚2mm的φ150mm无缝不朽钢管制成，相邻两节管件通过卡扣连接在一起，相邻两节管件的交接位置采用胶圈密封，上料螺杆6包括三节杆件，每节杆件采用φ140mm的螺旋丝杆制成，三节杆件的长度依次为0.5m、1m和1.5m，相邻两节杆件使用套丝连接在一起，每节杆件上固定连接有一个螺旋叶片。 39.动力传动箱3内设置有5.0kw的上料电机7和主动皮带轮。主动皮带轮通过皮带连接从动皮带轮，从动皮带轮固定在上料螺杆6的下端，主动皮带轮、皮带和从动皮带轮共同构成皮带传动机构9。 40.出料管4的长度为20cm，配套的上料软管的长度范围为1 ? 1.5m。 41.底座5采用角钢和梅花钢板焊接而成，底座5的底部设置有被动行走的万向轮8。 42.室内构造柱浇筑上料机的整体外形尺寸为：长度1.5m，宽度1.2m，高度2.9m。 43.在具体制作时，采用∠4角钢制作室内构造柱浇筑上料机的整体结构框架，底座5采用∠4角钢和梅花钢板焊接而成，并安装有被动行走的万向轮8。 44.在整体结构框架的前方安装一个0.2m 3 进料斗1与上料筒2相连。 45.在整体结构框架的左侧安装动力传动箱3，动力传动箱3内含有上料电机7、电缆电线、主动皮带轮和配电箱，主动皮带轮通过皮带连接上料螺杆6；上料电机7输出动力通过主动皮带轮的转动来带动上料螺杆6的转动，从而实现上料效果，主动皮带轮的轴径为50mm，外径为100mm，从动皮带轮的轴径为50mm，外径为200mm，皮带长1.4m，宽3cm。 46.出料管4在上料筒2的上端，长度为20cm，并配以1.0m或1.5m的上料软管。 47.具体使用时，按构造柱高度组装上料筒2，将本室内构造柱浇筑上料机人工移至需浇筑的构造柱附近，使用万向轮8上的刹车固定本室内构造柱浇筑上料机，将上料软管伸入至构造柱顶部，连接380v电源，按动配电箱内的开关，将混凝土人工倒入进料斗1内，进料斗1内的混凝土在重力作用下下移至上料筒2内，然后在上料螺杆6和螺旋叶片的带动下向上移动，通过出料管4和上料软管后进入至构造柱内，工作人员按需填料，即可完成浇筑。 48.综上所述，借助于本实用新型的上述技术方案，操作方便，性能高，功能全及施工效率高；能够集供电、行走、浇筑，高度调整功能一体；浇筑效率高，可达到1.8m 3 /hr；采用按钮式开关控制，简单快捷，可操作性高；功能齐全，施工干扰小；采用上料筒配合上料软管，可以满足施工现场1.5m到4m高度范围内所有构造柱、压顶、过梁、圈梁、飘窗板等二次结构浇筑施工。 49.以上仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保 护范围之内。
