海南水内冷发电机绝缘测试仪测量电气产品的元件之间绝缘电阻时，可将“L”和“E”端接在任一组线头上进行。如测量发电机相间绝缘时，三组可轮流交换，空出的一相应接地。（图A）测量外壳接地起屏蔽作用的电器耐压时如图B。测量绝缘电阻时， “L”端接被试品， “E”端接被试品外壳接“G”端来保护屏蔽部分或其他不参与测量的部分，以表面泄漏所引起的误差。1. 开启电源，液晶屏显示如图1图12. 选择功能键（R；R60/15S；R10/1min）任一功能进入电压选择图2按左移右移键选择合适的电压3. “R”选择进入，完成电压选择后进入“绝缘电阻测试”图 3-1此时按确认键（ENTER）进入“正在测试”，显示测试电压和电阻值。图 3-2图3-2是仪表连续测试电阻值状态，此时按确认键（ENTER）便停止测试，自动切断高压，进入是否保存提示图3-3。图 3-3按确认键（ENTER）自动保存数据，保存完后自动返回图3-1，准备下次测试。如果不想保存直接按返回键可以返回到图3-1界面，准备再次测试电阻值。按复位键完成操作。4. 开机后直接按功能键“R60/15S”进入图2，选择电压确认后进入“吸收比测试”准备图 4-1按确认键（ENTER）进入测试，返回键退出。5.图 4-2正在测试，若想停止测试，按确认键停止测试。吸收比测试完毕后自动计算比值，进入是否保存提示。图 4-3按确认键（ENTER）进入保存，自动保存后转入再次测试准备界面（图 4-1），不保存直接按返回键转入再次准备测试界面（图 4-1）。按复位键完成操作此项测试。6. 开机后按功能键“R10/1min”进入“极化指数测试”，测试方式同4“R60/15S测试”。7. 按功能键“系统”（SYS）进入在“查看记录”下按确认（ENTER）进入此时按左移右移键分别查看8组历史数据，记录包括测试的内容和测试时间。

优质的便携式盐密测试仪-现货充足有保障 <海南>天正华意电气设备有限公司

海南水内冷发电机绝缘测试仪面板如图4-1所示。1.液晶显示屏：320X240点阵LCD液晶显示屏，显示各种设置参数、试验状态、结果、提示信息等内容。主要显示界面，如图4-3～4-7所示。2.打印机：针式打印机，用于将试验结果打印输出。3.电源开关：此开关顺时针方向旋转为“开”，电源接通，绿灯亮。反之为关。4.计时按钮：黄色，定时器触发按钮，按下此按钮后计时器从零开始计时。5.高压接通按钮指示灯：红色，带指示灯按钮。用于接通高压并指示高压通状态。在绿灯亮的状态下，按下红色按钮，应红灯亮绿灯灭，表示高压回路接通，此时可升压。如按下红色按钮红灯亮绿灯仍亮，且松开按钮红灯灭绿灯亮，表示机内保护电路已触发，此时必须关机检查试验装置，排除故障后，再开机进行试验。6.高压关断按钮指示灯：绿色，带指示灯按钮，用于关断高压并指示高压断状态。此绿灯亮，表示电源已接通及高压断开。在红灯亮状态下按下绿色按钮，红灯灭绿灯亮，高压回路切断，控制箱关断输出。7.设置/调压旋钮：系一多功能控制杆，用于设置参数和调节电压。可对它进行旋转和按动操作。其中按动分为短按和长按，“短按”为选择确认或切换功能，“长按”为退出功能；“旋转”为切换选择、参数调整或升降压功能。视不同屏显界面，该旋钮操作功能略有差异，可参照屏显提示操作。B. 背板如图4-2所示。8.接汇水管端子：用来测量汇水管内电流，配有专用连接线。9.接地端子：此接地端子应与倍压筒接地端子、发电机定子绕组（非试验两相）的接地端联接为一点后再与主接地网相连。10.高压测量输入插座：用于将高压电压取样及泄漏电流信号输入至控制箱。联接时只需将电缆插头上的红点对准插座上的红点顺时针方向转动到位即可。拆线时只需逆时针转动电缆插头即可。11.高频输出插座12.高频输出插座：用于将控制箱内部产生的中频可调电压输出。使用专配的装有快速联接插头的电缆连接至高压发生单元底部的高频输入插座（内部连接至中频变压器的初级绕组）。（联接方法参照11所述。）13.电源输入插座：装置工作电源输入插座。电源类型：AC 380V±10％，50/60Hz，三相。供电电源线截面积应不小于4mm2。使用随机配备的含专用插头的电源线。

海南水内冷发电机绝缘测试仪 仪器介绍断开电源。仪器在无操作时，3分钟自动关机。电压 选择测试电压， 500V、1000V、2500V、5000V、10000V时长 自动停止的测试时间，00:30 01:00 10:00 切换软件按键到新的功能，或从另外的功能返回电流 选择短路电流，1mA步进选择。通常按照值即可，也可依据规程规定的短路电流值选择。滤波选择滤波参数。关无滤波；（无干扰情形下）小硬件低通滤波（适用于多数情形）中：软件低通滤波；（大于100G高阻时选择）大：软件＋硬件低通滤波大于1T高阻时选择）设置进入系统设置菜单?电池电量指示当电池电压显示只剩一格时应及时充电了，当电池显示闪烁时则随时会自动切断电源，应该马上进行充电。?充电：为面板AC插座提供满足要求的AC电源，即可为仪器充电。充电时，电源指示灯亮，显示屏的电池标示依次从(0格)到(满格)显示，当充满时，则显示(满格)。?对比度设置界面:由于温度变化导致LCD显示的灰度发生改变，可能影响使用。本仪器设置电子式对比度调节。按如下步骤设置：1.在关机状态下，按住2键不放（第二个键）2.按1键（开机键）开机，直到进入对比度调节菜单3.按1键或2键调节对比度，直到合适的时候4.按4键保存并退出，如果不需要调节则按3键退出软按键 说明? 移动光标，也用于增减对比度? 移动光标，也用于增减对比度返回 该界面下无效OK 确认进入当前的菜单功能或确定当前的设定并退出?系统帮助菜单说明帮助：记录产品的编号、生产日期、版本信息。● 绝缘测试界面数字显示绝缘电阻值( ＞ 表示大于当前值； ＜ 表示小于当前值)已测时间 实际测试电压 电池电量高压危险提示泄漏电流1mA＝1000uA1uA ＝1000nA吸收比DAR试品电容量极化指数PI (测试停止后显示)绝缘电阻模拟柱当测试时间到达或手动停止后，显示屏显示如表中所示的软按键。软按键说明关断开电源。仪器在无操作时，3分钟自动关机。返回上一级菜单电压选择测试电压， 500V、1000V、2500V、5000V、10000VRt 查看15S、30S、60S、600S时的电阻值5. 仪器使用?测量吸收比DAR

<海南>天正华意电气设备有限公司 优质的便携式盐密测试仪-现货充足有保障 <海南>天正华意电气设备有限公司

海南水内冷发电机绝缘测试仪将旋转开关转到档，然后按VSEL键选择要过行测试的电压值。 接地线(黑)一端连接仪表连接EARTH端另一端连接被测回路接地端。高压棒测试线(红)一端连接仪表LINE端另一端头部接触被测电路，如图，按下TEST测试键。LCD 显示测量值。测量后显示值固定不变后读取绝缘电阻值。6．GUARD保护线的使用 测量电缆的绝缘电阻时，覆盖表面的泄漏电流通过绝缘体内部与电流汇合，造成绝缘电阻值误差的产生。为避免此种现象的发生，如下图所示，使用保护线（任何导电性裸线）将泄漏电流流经部分卷起来，连接到保护端口后，泄漏电流不流过指示计，可准确测量绝缘体的绝缘电阻。请使用附件的保护测试线连接保护端口。7．极化指数（PI）和吸收比(DAR) 7.1极化指数（PI）和吸收比（DAR）作用：极化指数（PI）和吸收比（DAR）是检查绝缘体的泄漏电流的时间是否增加的试验。确认施加时间的同时泄漏电流没有增加。仪表自动计算极化指数PI和吸收比DAR值，作为判断绝缘性能的判断，极化指数PI和吸收比DAR都表示被测物承受测量电压后一段时间内绝缘电阻的变化情况。7.2极化指数（PI）和吸收比（DAR）区别：对于一般的绝缘体测试，如外壳绝缘、工具手柄等一般在较短时间能测试出随施加电压时间增加漏电流是否增加情况，所以一般用较短时间的试验就能测试出来，短时间测试的绝缘电阻比值DAR称为吸收比（具体测试时间见下面公式），但对于大容量和吸收过程较长的被测品，如变压器、发电机、电缆、电容器等电气设备，有时吸收比值（DAR）尚不足以反映吸收的全过程，可采用较长时间的绝缘电阻比值，即10分钟时的绝缘电阻(R10min)与l分钟时的绝缘电阻(R1min)的比值PI来描述绝缘吸收的全过程，PI称为极化指数，

海南水内冷发电机绝缘测试仪绝缘电阻测试仪。在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您正确使用本仪器。我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许差别。若有改动，我们不一定能通知到您，敬请谅解！如有疑问，请与公司售后服务部联络，我们定会满足您的要求。由于输入输出端子、测试接线柱等均有可能带电，您在插拔测试线、电源插座时，可能产生电火花，小心电击。为避免触电危险，务必遵照说明书操作！?慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。一年（包括一年）内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有偿终身维修。如有合同约定的除外。?要求请阅读下列注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。只有合格的技术人员才可执行维修。—防止火灾或人身伤害使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。

优质的便携式盐密测试仪-现货充足有保障 <海南>天正华意电气设备有限公司

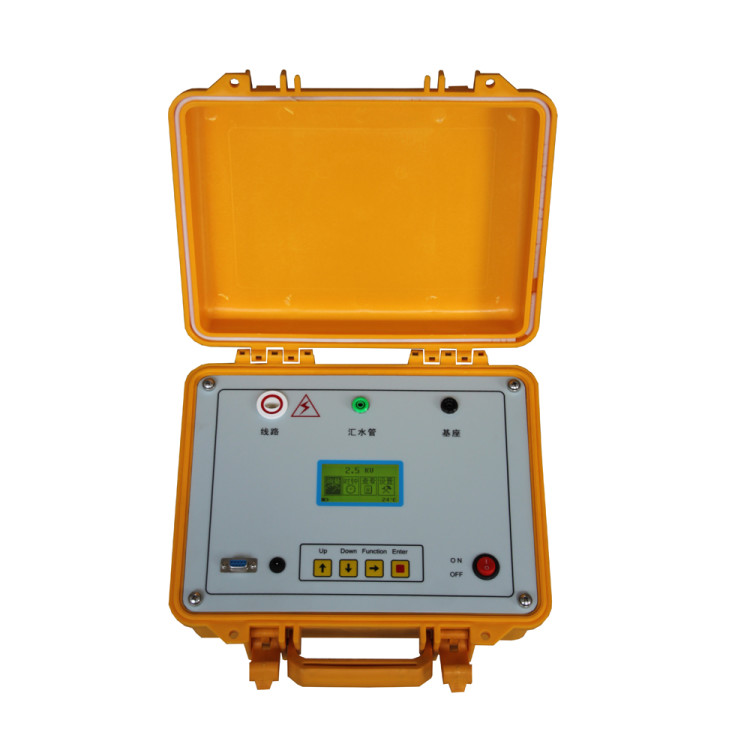

海南水内冷发电机绝缘测试仪 衷心感谢您使用本公司的产品，您因此将获得本公司的技术支持和服务保障。二、本使用说明书适用于水内冷发电机绝缘电阻测试仪三、当您在使用本产品前，请仔细阅读本使用说明书，并妥善保存以备查考。四、请严格按说明书要求步骤操作，使用不当可能危及人身。五、在阅读本说明书或仪器使用过程中如有疑惑，可向我公司咨询。缘测试仪水内冷发电机绝缘电阻测试仪使用说明书水内冷发电机绝缘电阻测试仪专用于水内冷发电机的测量试验，同时也可用于试验室或现场做绝缘测试试验。输出电流大于25mA。输出电压2500V。内含高精度微电流测量系统、数字升压系统。只需要用一条高压线和一条信号线连接试品即可测量。测量自动进行，结果由大屏幕液晶显示，并将结果进行存储。一、主要特点1.采用32位微控制器控制，全中文操作界面，操作方便。2.自动计算吸收比和极化指数，并自动储存15秒、1分钟、2分钟、10分钟的每分钟数据便于分析。3.输出电流大，(2500V下输出大于20mA)短路电流≧20mA。4.高压发生模块采用全封闭技术，内部有保护电阻，可靠。抗干扰能力强，能满足超高压变电站现场操作。5..测试完毕自动放电，并实时监控放电过程。

海南水内冷发电机绝缘测试仪 工作场所尽可能使用非导电材质的工作台或工作桌。 操作人员和被测物间不得使用任何金属，如果不能避免时，一定要确定接地无虞并且确认与高电压端确实绝缘。 操作人员作业时不得有跨越被测物操作或调整安规测试仪的状况。 如果被测物体积允许，尽可能将被测物放置在非导电材质的箱子内测试，例如亚克力箱等。测试场所必须随时保持整齐、干净，不得杂乱无章。 不使用的仪器和测试线请远离工作站， 工作站现场对象必须能让现场人员都能立即分辨出何者为正在测试的对象、被测对象、和已测试的对象。禁止在空气中含有可燃气体的地方或易燃物质的旁边使用本仪器。操作人员规定人员资格本仪器所输出的电压和电流足以造成人员伤害或致命的感电，必须由熟练的人员来使用和操作。 操作人员必须了解电压、电流和电阻等基本电学概念。 操作人员应该确知本仪器是一部可调式的高压电源供应器，将电流回线(Return/Sense-)接到待测物地线端，电流会从高压输出端流经待测物内所有的接地回路。

海南水内冷发电机绝缘测试仪 衷心感谢您使用本公司的产品，您因此将获得本公司的技术支持和服务保障。二、本使用说明书适用于水内冷发电机绝缘电阻测试仪三、当您在使用本产品前，请仔细阅读本使用说明书，并妥善保存以备查考。四、请严格按说明书要求步骤操作，使用不当可能危及人身。五、在阅读本说明书或仪器使用过程中如有疑惑，可向我公司咨询。缘测试仪水内冷发电机绝缘电阻测试仪使用说明书水内冷发电机绝缘电阻测试仪专用于水内冷发电机的测量试验，同时也可用于试验室或现场做绝缘测试试验。输出电流大于25mA。输出电压2500V。内含高精度微电流测量系统、数字升压系统。只需要用一条高压线和一条信号线连接试品即可测量。测量自动进行，结果由大屏幕液晶显示，并将结果进行存储。一、主要特点1.采用32位微控制器控制，全中文操作界面，操作方便。2.自动计算吸收比和极化指数，并自动储存15秒、1分钟、2分钟、10分钟的每分钟数据便于分析。3.输出电流大，(2500V下输出大于20mA)短路电流≧20mA。4.高压发生模块采用全封闭技术，内部有保护电阻，可靠。抗干扰能力强，能满足超高压变电站现场操作。5..测试完毕自动放电，并实时监控放电过程。

<海南>天正华意电气设备有限公司 优质的便携式盐密测试仪-现货充足有保障

海南水内冷发电机绝缘测试仪 水内冷直流高压发生器的直流耐压试验和直流泄漏电流试验在吹水或通水两种条件下进行。各自的优缺点比较如下：1、吹水情况下做试验优点：可用一般直流高压发生器进行试验，设备轻便、操作简单、读数准确且不受水质情况的影响。缺点：由于发电机机组的结构所致，其底部积水很难吹干。因此十分耗时，吹水时间甚至长达一周以上。延长了大修停机时间。如果吹水不彻底，不仅会带来测量误差，且万一试验时引起线圈内拉弧，就有损坏绕组的危险。2、通水情况下做试验优点：不用吹水设备，省去了吹水的时间。缺点：目前采用交流试变（或谐振变）与硅堆、电容组合，并且要另加装置对汇水管等进行极化补偿。设备笨重、分散，接线复杂。试验结果受水质影响，微安表波动大、读数较困难。综合上述情况，要同时克服两方面的缺点，就必须解决在通水情况下，采用成套专用设备在轻便、简单、准确的前提下进行试验。我公司根据“低压屏蔽法”原理研制开发的“水内冷直流高压发生器”基本满足了这一要求，其主要特点是：1) 整套装置仅由控制箱及倍压两部分组成，接线十分简单。2) 采用电子控制与调谐，操作方便、舒适；电压、电流等均在面板表计上直接读数且无需换算。3) 一分钟定时及提示功能，按试验规程要求设定。

---
