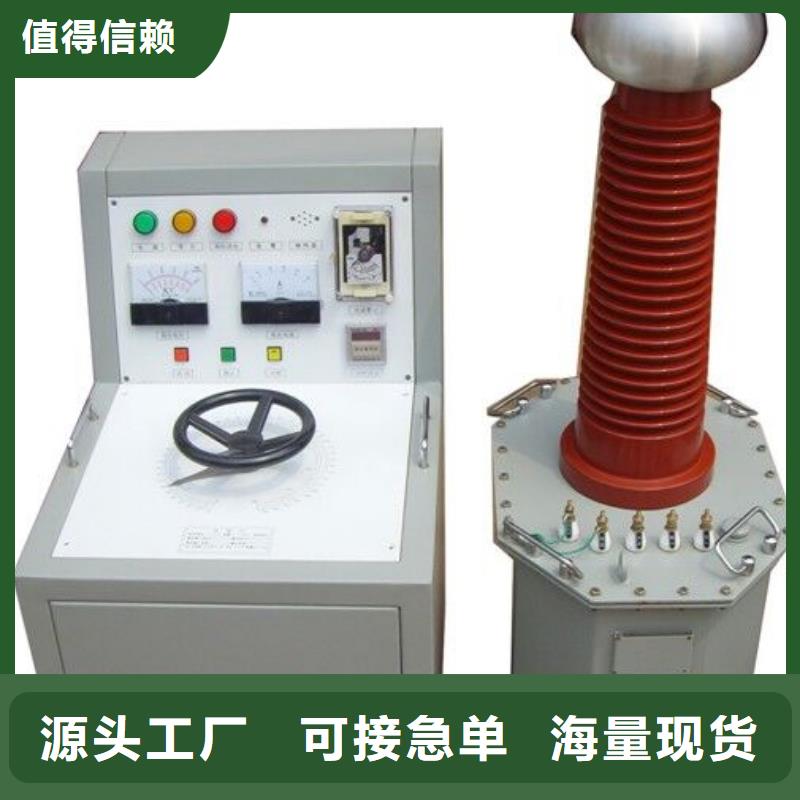

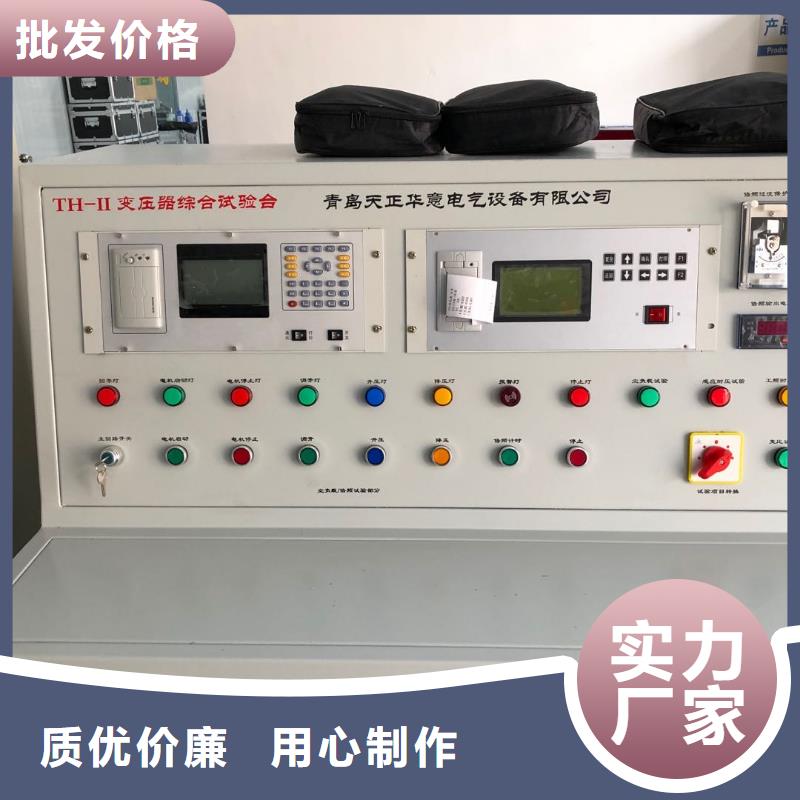

试验变压器 系列工频耐压试验装置是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的。TH-系列工频耐压试验装置是在TE系列试验变压器的基础上按照 标准《ZBK-41006-89》经过改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。 系列工频耐压试验装置采用单框芯式铁芯结构。初级绕组饶在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。 (二)无局放试验变压器：型号： YDQW-5kVA/50kV 充气式（SF6）无局放试验变压器。采用特殊结构及精密工艺使得其局放量能控制在较小的范围内。外形工艺精度高。适用于现场和试验室。方便适用。技术参数额定容量：5KVA输入电压：220V±10％输出电压：AC：0-50kV额定电压下系统局放量≤5PC输出电流：100mA电压精度：AC 1.5％电源失真度：＜3％绝缘介质：SF6气体重量：35Kg(三)隔离滤波变压器型号：LBQ-5/0.22主要结构为隔离变压器及离波装置，可以有效摒除电源中存在的杂波及各种干挠。额定容量：5KVA 额定电压：220V±10％ 额定电流：25A空载损耗：≤5％阻抗电压：≤5％ 衰减效果： 10KHZ-100KHZ≥ 20db100KHZ-30MKZ≥ 60db运行时间：同变压器(四)耦合电容器型号：TAWF-10/800额定电压：50kV标称电容量：800pF介质损耗:：≤0.2％测量精度：＜1％绝缘水平：120％额定电压下1min无异常标称分压比： 1000:1 局部放电量：额定电压下≤3pC，80％额定电压下≤2pC局部放电量：额定电压下≤3pC，80％额定电压下≤2pC结构型式：绝缘外壳油纸电容结构：由顶罩、均压环、电容器本体、移动底座、低压臂等组成。运行时间:同变压器

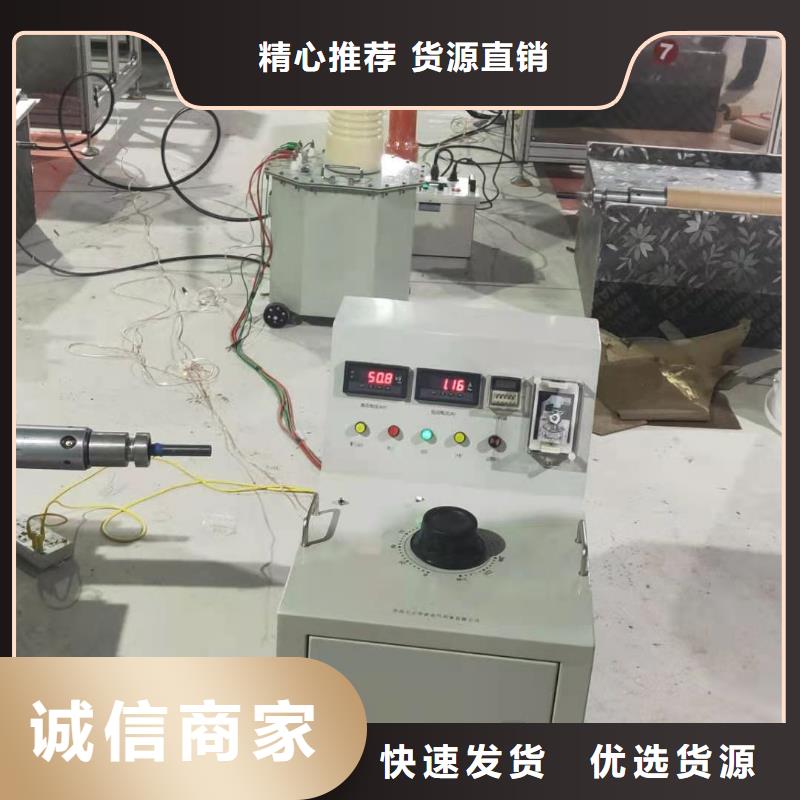

试验变压器使用方法1、单台使用1.1试验前，应将试验变压器的高压尾“ ┻ ”端可靠接地，且被试品的容量、输入电压、电流；输出电压、电流不得起过额定值，否则将危及人身与设备的。1.2操作前必须熟悉试验变压器与电源控制箱的电气原理及使用方法。1.3按接线图接线。1.4准备工作和措施就绪，空试一次设备。1.5接上被试品。1.6合上电源，控制箱(台)停止指示灯亮。1.7按下启动按钮，启动指示灯亮，将调压器回到零位。1.8顺时针均匀加压，注视电压表到达的阶段电压幅值及被试品情况直至额定试验电压。1.9持续规定耐压时间并注视电流表及被试品。1.10耐压时间到，注视kV表并迅速将调压器回零。1.11用放电棒经电阻放电，然后直接接地放电。1.12高压部分可能被充电部位一一放电，改变或拆除高压线引线，至此一次(相)试验终止。2、多台串激2．1概述我公司设计和生产用多台干式试验变压器串激组合成系列试验装置。由于分散组合都能方便使用，可适合现场多种需要。单个元件重量轻，运输和移动都很方便，使用有较高电压等级的部门在现场能顺利的取得较高的试验电源。2．2工作原理串激系列高电压试验装置，除电压的一级试验变压器外，都在高压绕组中串绕激磁绕组，该绕组和后一级试验变压器初级绕组参数相同。由控制箱（台）供给第I级试验变压器的初级绕组电源。第I级高压绕组尾端和外壳接地，首端则和第II级试验变压器高压尾端及外壳连接。由第I级串激抽头供给第II级低压绕组的激磁电源，此时第II级试验变压器高压为第I级和第II级输出电压的叠加。同理，可叠加第III级。2．3组装接线2．4串级组合方式2．4．1当两台试验变压器作串级联接时，第I台与第II台试验变压器容量之比为2：1，总容量为第I台容量，总电压为两单台输出电压之和，电流为容量与总电压之比。例：5kVA/50kV与3kVA/50kV。两台串级使用时总容量为5 kVA ，总输出电压为100 kV，输出电流为50mA。
