接地电阻测试仪数字式接地电阻测试仪是按新的防雷接地电阻检测标准而设计制造的，短路测试电流达20mA，精密3线法或简易2线法测量接地电阻，导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术，具有独特的抗干扰能力和环境适应能力，重复测试一致性强。其广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻、接地电压测量。仪器由主机、测试线、辅助接地棒、数据软件、通讯线等组成。主机采用一体化工具箱式设计，用聚丙烯塑胶作为原料，添加新型复合填充料一次注塑成形，密度小、重量轻、强度、刚度、硬度、耐磨性、耐热性、绝缘性能更优越，其箱体能承受约200kg的压力，确保各种环境测试的高精度、高稳定性和高可靠性。主机超大LCD显示，具有背光、棒图指示，一目了然，能存储100组数据，通过数据软件可以实现历史数据读取、查阅、保存、报表、打印等功能。二．技术规格功 能接地电阻、接地电压、低值电阻测量电 源DC 11.1V 大容量可充锂电池，充满电连续使用约20小时背 光可控白屏背光，适合昏暗场所使用测量方式精密三线法、简易二线法测量接地电阻测量方法接地电阻测量：额定电流变极法，测量电流20mA MAX对地电压：平均值整流(P-E接口间)量 程接地电阻： 0.00Ω～3000Ω接地电压： AC 0～600V（50Hz/60Hz）分 辨 率0.01Ω； 1V 精 度接地电阻：±2％rdg±5dgt注：1. 辅助接地电阻100Ω±5％，对地电压＜5V 2. 干扰电压5V时的附加误差≤±5％rdg±5dgt接地电压：±2％rdg±3dgt（50Hz/60Hz）测试电压波形正弦波测试频率820Hz测试电流0.00Ω~30.00Ω档： AC 20mA max30.0Ω~300.0Ω档： AC10mAmax300Ω~3000Ω档： AC 5mA max开路测试电压AC 40V max显示模式超大LCD显示测量指示测LE闪烁指示，LCD倒计数显示LCD尺寸128mm×75mmLCD显示域124mm×67mm产品尺寸主机尺寸：320mm×270mm×145mm外包装尺寸：400 mm×245mm×335mm测 试 线3条：红色15m，黄色10m，色5m各1条简易测试线2条：红色1.6m，黑色1.6m各1条辅助接地棒2根：φ10mm×150mm测量时间对地电压：约2次/秒；接地电阻：约3秒/次测量次数5000次以上(短路测试，测1次，停30秒再测)线路电压AC 600V以下测量通讯接口具有RS232接口，存储数据可以通过数据软件上传电脑，保存打印通 讯 线USB转RS232通讯线1条

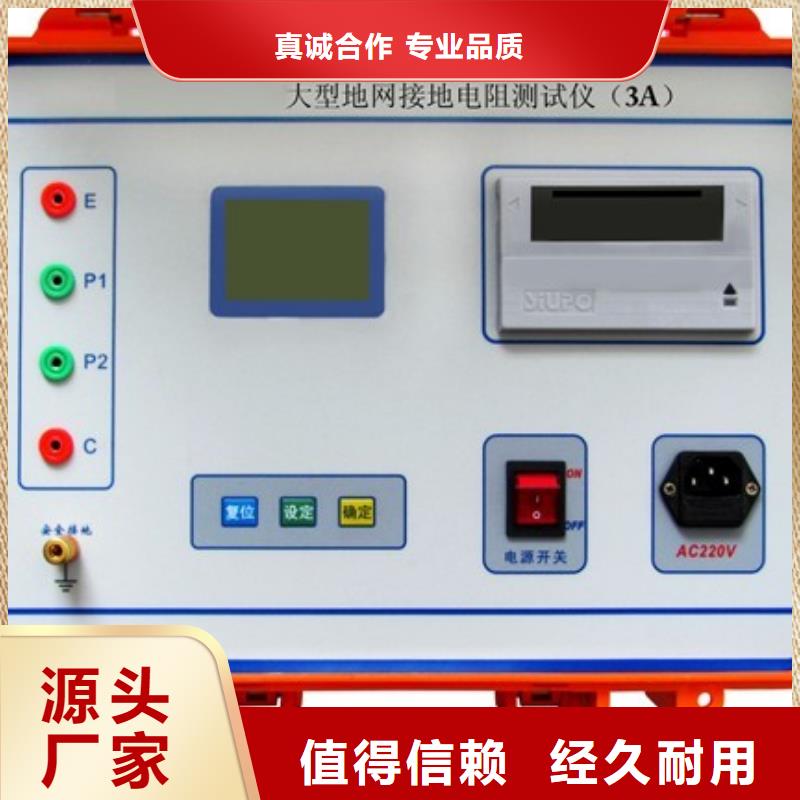

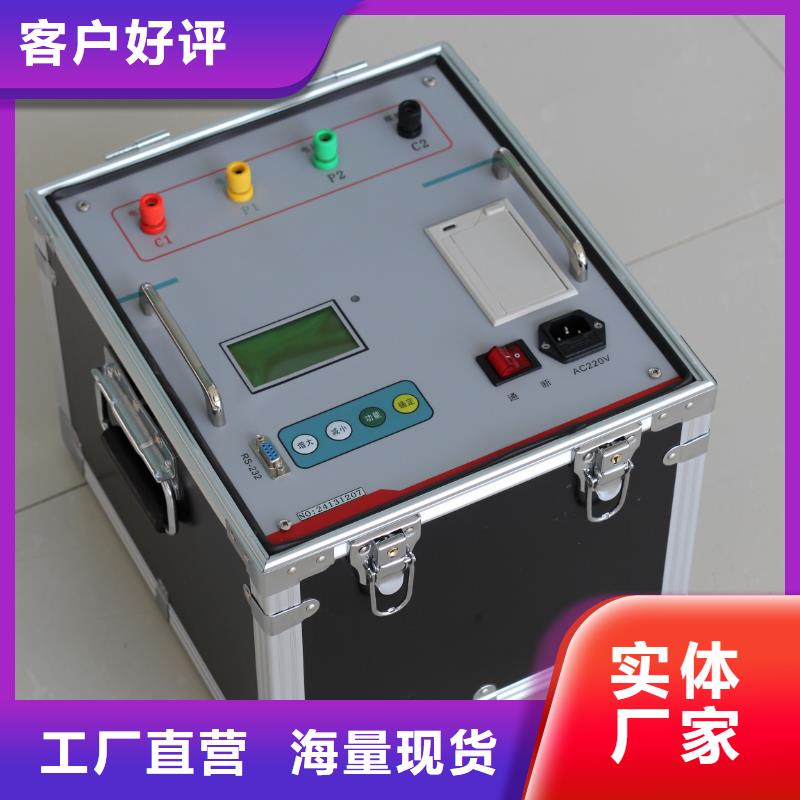

接地电阻测试仪大型地网接地电阻测试仪一、仪器概述仪器根据《JJG984-2004接地导通检定规程电阻测试仪》、《DL/T475-2006接地装置特性参数测量导则》《DL/T845.2-2004电阻测量装置通用技术条件第二部分：工频接地电阻测试仪》生产制造大型地网接地电阻测试仪，是可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。本仪器适用于测试各类接地装置的工频接地阻抗、接地电阻、辅助机等工频特性参数以及土壤电阻率。本仪器采用变频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。二、功能强大：1、测量接地装置接地阻抗或电阻2、测量接地装置之间的导通阻抗或电阻3、测量土壤电阻率三、技术突破1、大型液晶显示更清晰，操作非常方便，2、存储采用键盘汉字输入，方便查询四、 性能特点1、采用自动双变频先进变频技术，用45Hz 和55Hz 两种频率进行测量，同时还有多组变频供选择使用。2、抗干扰能力强。采用自动变频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。3、精度高。基本误差仅0.005Ω，可用来测量接地阻抗很小的大型地网。五、技术指标1、阻抗测量范围：0Ω～200Ω2、分辨率：0.001Ω3、测量误差：±（读数×2％＋0.005Ω）4、抗工频50Hz 电压干扰能力：10V5、测试电流波形：正弦波6、测试电流频率：自动45Hz/55Hz 双频，多组变频供选择使用7、输出电流：5A8、输出电压：400V9、测量线要求： 电流线铜芯截面积≥2.0mm2电压线铜芯截面积≥1.5mm210、供电电源：AC220V±10％，50Hz11、外形尺寸：440×350×21012、仪器重量：10kg
